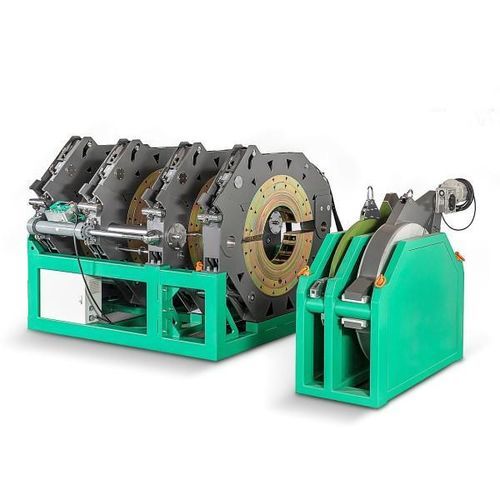

Machine de soudage bout à bout SWT-V1200/630SHP

manuellepour thermoplastiques230V monophasé

Présentation du produit
Machine de soudage bout à bout usinée en aluminium, haute pression, conçue pour le soudage par thermofusion de canalisations thermoplastiques en environnement industriel. Compatible avec HDPE, PE, PP et PVDF. Conforme aux exigences ISO 21307 et ASTM F2620 pour les procédés de thermofusion.

Caractéristiques principales

• Commande hydraulique précise avec tableau de contrôle avancé pour des cycles de soudage répétables
• Châssis robuste en configuration "3+1" pour améliorer la stabilité sur emmanchements courts
• Interface opérateur ergonomique facilitant la mise en place et l'utilisation
• Large domaine d'application : réseaux d'eau, distribution de gaz, canalisations industrielles et pipelines miniers
• Dispositifs de protection multiples pour réduire les risques opérationnels
• Composants hydrauliques critiques (joints, raccords rapides, soupapes de pression) fournis par des acteurs reconnus au Japon, aux États‑Unis et en Italie

Matières soudables
HDPE, PE, PP, PVDF

Applications

• Infrastructure d'eau : assemblages bout à bout étanches pour réseaux de distribution
• Distribution de gaz : soudage pour canalisations de distribution
• Canalisations industrielles : raccords de fusion durables pour usages process et utilitaires
• Industrie minière : pipelines pour eau, produits chimiques et transport de ressources

Fiche technique (résumé)
Modèle : SWT-V1200/630SHP
Plage de soudage (Ø) : 630–1200 mm (24"–48" IPS)
Inserts réducteurs : 630, 710, 800, 900, 1000
Types d'inserts : Multi / ISO / Simple
Surface piston : 50,70 cm²
Plage de pression de soudage : 0–160 BAR
Alimentation : 380V 50/60Hz, 3 phases
Puissance nominale : 28,5 kW
Puissance résistance : 21,5 kW
Puissance de la tailleuse : 4 kW
Puissance pompe : 2,2 kW
Température max : 320℃
Dimensions d'emballage : 2900×1600×2300 mm; 1220×1000×2350 mm; 850×400×560 mm
Poids brut : 3595 kg

Effets de soudage
Assure des assemblages bout à bout cohérents et résistants sur HDPE et autres thermoplastiques compatibles lorsqu'il est utilisé selon les procédures normalisées. Les soudures sont contrôlables par méthodes d'inspection standard et répondent aux exigences de résistance et de qualité industrielles.

Spécifications techniques

• Modèle : SWT-V1200/630SHP
• Plage de soudage (Ø) : 630–1200 mm (24"–48" IPS)
• Inserts réducteurs disponibles : 630, 710, 800, 900, 1000
• Types d'inserts : Multi / ISO / Simple
• Surface piston : 50,70 cm²
• Plage de pression de soudage : 0–160 BAR
• Alimentation : 380V, 50/60Hz, 3 phases
• Puissance nominale : 28,5 kW
• Puissance résistance : 21,5 kW
• Puissance tailleuse : 4 kW
• Puissance pompe : 2,2 kW
• Température max : 320℃
• Dimensions d'emballage : 2900×1600×2300 mm; 1220×1000×2350 mm; 850×400×560 mm
• Poids brut : 3595 kg
• Conception du châssis : "3+1" pour une stabilité accrue sur emmanchements courts
• Certifications / garantie : CE indiqué; garantie 2 ans et support technique disponibles
