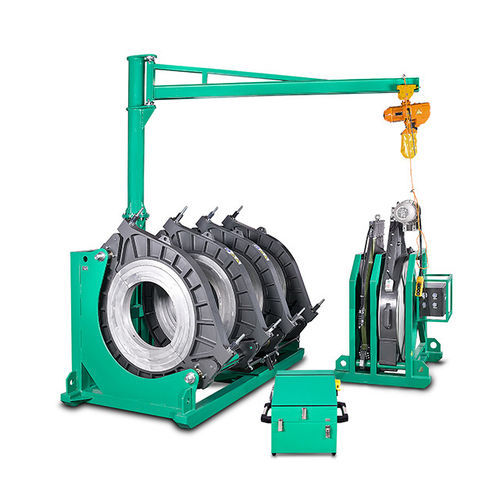

Machine de soudage bout à bout SWT-V800/500A

automatiquepour tuyauxpour tuyau en plastique

Machines hydrauliques CNC automatiques de soudage par fusion à bout, conçues pour l'assemblage haute précision de canalisations en HDPE, PE, PP et PVDF dans des applications telles que la distribution de gaz naturel, l'eau potable, les eaux usées, l'exploitation minière et le transfert de fluides industriels. Ces unités associent un contrôleur hydraulique CNC entièrement fermé à une commande PLC tactile, un accès par RFID et des outils thermiques pour des soudures constantes et reproductibles.

Caractéristiques principales

• Unité de commande hydraulique CNC entièrement encapsulée, compacte et adaptée aux conditions de chantier.
• Interface tactile PLC avec authentification opérateur RFID et gestion d'accès sécurisée.
• Stockage et impression de rapports de soudage embarqués (capacité > 2 000) ; interface USB pour exportation et impression des rapports.
• Platine chauffante revêtue de Teflon DuPont pour une longévité accrue et une stabilité de température (variation typique : ±2–3 °C pour modèles compacts ; ±5–6 °C pour systèmes plus grands).
• Brides en aluminium légères et conception mobile et compacte pour faciliter la manutention et le transport.
• Kit d'étanchéité d'huile d'origine allemande garantissant une pression hydraulique stable et une grande fiabilité.
• Quatre raccords rapides STUCCHI (Italie) pour simplifier les connexions hydrauliques et éviter les fuites lors du montage/démontage.
• Axe intégré traité par chromage supérieur pour renforcer le châssis et résister à la torsion ou à la déformation sous fortes charges.
• Interrupteur de sécurité du recortateur (trimmer) désactivant la machine si non actionné manuellement pour renforcer la sécurité opérateur.
• Système de contrôle IP54 avec châssis servoalimenté léger ; prises arrière intégrées pour alimentation du trimmer/plateau chauffant, réduisant la dépendance aux unités d'alimentation externes.
• Conformité aux normes DVS/ISO/WIS ; support de diagnostic à distance et mises à jour du firmware.

Caractéristiques / Spécifications

• Série : SWT-V (modèles : SWT-V800/500A, SWT-V1000/630A, SWT-V1200/630A, SWT-V1600/1200A).
• Plage de soudage OD (mm) :
  • SWT-V800/500A : 500–800
  • SWT-V1000/630A : 630–1000
  • SWT-V1200/630A : 630–1200
  • SWT-V1600/1200A : 1200–1600
• Insertos réducteurs (tailles fournies) :
  • SWT-V800/500A : 500, 560, 630, 710
  • SWT-V1000/630A : 630, 710, 800, 900
  • SWT-V1200/630A : 630, 710, 800, 900, 1000
  • SWT-V1600/1200A : 1200, 1400
• Alimentation : 400 V 50/60 Hz (tous modèles).
• Puissance nominale (kW) :
  • SWT-V800/500A : 17.60
  • SWT-V1000/630A : 23.40
  • SWT-V1200/630A : 29.00
  • SWT-V1600/1200A : 49.50
• Surface du piston (cm²) :
  • SWT-V800/500A : 44.00
  • SWT-V1000/630A : 38.80
  • SWT-V1200/630A : 50.70
  • SWT-V1600/1200A : (non spécifiée)
• Poids M.W./G.W. (kg) :
  • SWT-V800/500A : 1300 / 1420
  • SWT-V1000/630A : 2400 / 2600
  • SWT-V1200/630A : 2520 / 2780
  • SWT-V1600/1200A : 7800 / -
• Capacité de rapports : > 2 000 enregistrements (local/USB/imprimable).
• Protection panneau : IP54 (système de commande).
