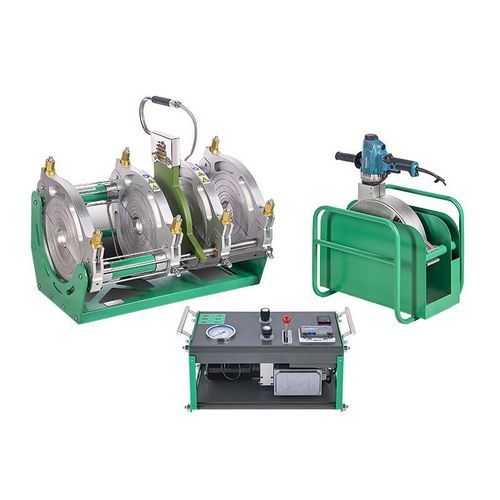

Machine de soudage bout à bout SWT-V160/63SHP

manuellepour tuyauxpour thermoplastiques

Appareils de soudage par thermofusion à haute pression pour tuyaux d'eau PEHD PN25, adaptés aux diamètres de 63 mm à 355 mm. Conçus sur un châssis en aluminium usiné de précision avec valves hydrauliques à cartouche et une fraise/trimmer entraînée par Makita pour des soudures thermofusées constantes sur réseaux d'eau, gaz, industriels et miniers.

Caractéristiques principales

• Valves hydrauliques à cartouche pour un entretien simplifié et des réparations rapides.
• Trimmer entraîné par une perceuse électrique Makita avec transmission vis-sans-fin/turbine pour un usinage d'extrémité stable.
• Mors externes et internes en aluminium usiné gravé pour empêcher le glissement du tuyau et garantir un serrage concentrique.
• Mangueiras hydrauliques montées sur le châssis en acier inoxydable pour résister à la corrosion et aux fissures.
• Platine chauffante avec revêtement PTFE (Teflon) Dupont et boîte de raccordement en inox pour durabilité et nettoyage facilité.
• Cylindre et tirant en acier inoxydable ; joints d'étanchéité de marques reconnues internationalement pour une tenue de pression fiable.

Spécifications (résumé)

• Modèles : SWT-V160/63SHP ; SWT-V200/63SHP ; SWT-V250/90SHP ; SWT-V315/90SHP ; SWT-V355/90SHP.
• Plage de soudage (Ø ext.) : SWT-V160/63SHP = 63–160 mm ; SWT-V200/63SHP = 63–200 mm ; SWT-V250/90SHP = 90–250 mm ; SWT-V315/90SHP = 90–315 mm ; SWT-V355/90SHP = 90–355 mm.
• Insertos réducteurs : 63, 75, 90, 110, 125, 140 (extension jusqu'à 160/180/200/225/250/280/315 selon modèle).
• Types d'insert : Multi / ISO / Simple.
• Surface du piston : 6.27 cm² (SWT-V160/200) ; 10.99 cm² (SWT-V250) ; 20.02 cm² (SWT-V315/355).
• Plage de pression de soudage : 0–180 BAR.
• Alimentation : 220 V, 50/60 Hz.
• Puissance nominale (par modèle) : 2,5 kW (SWT-V160) ; 3 kW (SWT-V200) ; 4,25 kW (SWT-V250) ; 5,25 kW (SWT-V315) ; 6,25 kW (SWT-V355).
• Puissance de la résistance (selon modèle) : 1 kW, 1,5 kW, 2 kW, 3 kW ou 4 kW.
• Puissance du trimmer : 0,75 kW (petits modèles) ou 1,5 kW (grands modèles) — entraîné par Makita.
• Puissance de la pompe : 0,75 kW.
• Température maximale : 320 °C.
• Dimensions d'emballage et poids brut : varient selon modèle (exemples fournis dans la fiche technique).

Caractéristiques / spécifications techniques

• Châssis : aluminium usiné de précision pour alignement exact et portabilité.
• Hydraulique : centrale haute pression avec valves cartouche jusqu'à 180 BAR, facilitant l'entretien.
• Trimmer : corps fraise en aluminium usiné associé à une perceuse Makita et transmission vis-sans-fin/turbine pour performance stable.
• Système de chauffe : plaque avec revêtement PTFE (Dupont) pour transfert thermique homogène et longue durée de vie ; contrôle précis de la température.
• Compatibilité matériaux : PEHD (HDPE), PE, PP, PVDF et autres thermoplastiques similaires.
• Accessoires/options : compatibilité avec enregistreur de données PeWeldBank ; supports rouleaux, porte-bouchon, inserts supplémentaires et enregistreurs de soudage en option.
