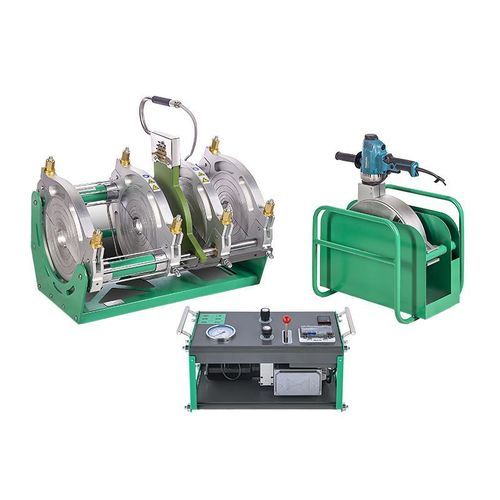

Machine de soudage bout à bout SWT-V200/63SHP

pour tuyauxpour tuyau en plastiquepour la plasturgie

Aperçu produit
MM-Tech fabrique des machines de soudage par fusion bout à châssis aluminium destinées à la thermofusion des tuyaux HDPE, PP et PVDF. Les modèles respectent les normes ISO 21307 et ASTM F2620 et sont adaptés aux réseaux d'eau, de gaz, aux pipelines industriels et à l'exploitation minière.

Caractéristiques clés

• Soupapes hydrauliques à cartouche pour un entretien simplifié
• Rabot/trimmer entraîné par une boîte vis-sans-fin et équipé d'une perceuse électrique Makita
• Mors intérieur et extérieur usinés en aluminium gravé pour un alignement précis
• Flexibles hydrauliques en acier inox montés sur le châssis pour résister à la corrosion et aux fissures
• Plaque chauffante avec revêtement Dupont Teflon et boîtier de jonction en inox

Description
Le modèle SWT-V200/63SHP est une machine de soudage par fusion bout haute pression conçue pour les jonctions de tuyaux HDPE PN25 de 63 à 200 mm. Sa structure en aluminium usiné assure précision dimensionnelle et moindre poids pour les chantiers. Le rabot utilise une transmission vis-sans-fin associée à une perceuse Makita pour des opérations de préparation maîtrisées. Le système hydraulique est conçu pour un fonctionnement continu en environnement industriel.

Fiche technique
Spécifications de la soudeuse haute pression SWT-V200/63SHP

• Modèle : SWT-V200/63SHP
• Plage de soudage Ø ext. (mm) : 63-200 mm
• Bagues réductrices : 63, 75, 90, 110, 125, 140, 160, 180
• Type d'inserts : Multi / ISO / Simple
• Surface du piston : 6.27 cm²
• Plage de pression de soudage : 0-180 BAR
• Alimentation : 220V, 50/60Hz
• Puissance nominale : 3 kW
• Puissance du chauffe-plaque : 1.5 kW
• Puissance du rabot : 0.75 kW
• Puissance de la pompe : 0.75 kW
• Température maximale : 320 ℃
• Dimensions de conditionnement (exemples) : 840×460×550 mm ; 500×470×660 mm ; 670×360×490 mm
• Poids brut : 156.55 kg

Applications

• Infrastructures d’eau : réalisation de jonctions étanches pour réseaux d’alimentation et distribution
• Systèmes de distribution de gaz : production de soudures résistantes aux fuites
• Canalisations industrielles : assemblages par fusion durables face à la pression, la chaleur et agents corrosifs
• Mines : soudage sur site pour canalisations d’eau et de produits chimiques en conditions difficiles

Caractéristiques / spécifications techniques

• Modèle : SWT-V200/63SHP
• Plage de soudage Ø ext. : 63-200 mm
• Bagues réductrices : 63, 75, 90, 110, 125, 140, 160, 180
• Type d'inserts : Multi / ISO / Simple
• Surface du piston : 6.27 cm²
• Plage de pression de soudage : 0-180 BAR
• Alimentation : 220V, 50/60Hz
• Puissance nominale : 3 kW
• Puissance du chauffe-plaque : 1.5 kW
• Puissance du rabot : 0.75 kW
• Puissance de la pompe : 0.75 kW
• Température maximale : 320 ℃
• Dimensions de conditionnement (exemples) : 840×460×550 mm ; 500×470×660 mm ; 670×360×490 mm
• Poids brut : 156.55 kg
