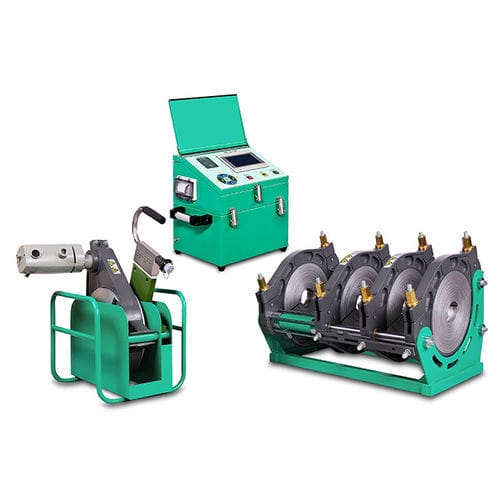

Machine de soudage bout à bout SWT-V315/90A

à plaque chauffanteautomatiquepour tuyau en plastique

Présentation

Machine de soudage bout à bout automatique haute précision pour l'assemblage de tuyaux en PE, PP, PPR et PVDF (90–355 mm) destinée aux réseaux de collecte pétrole et gaz, distribution d'eau, eaux usées, exploitation minière et autres applications industrielles. L'unité associe contrôle hydraulique CNC, interface tactile PLC, plaque chauffante revêtue DuPont Teflon et enregistrement avancé des données (RFID) pour des soudures fiables et traçables.

Fonctions et caractéristiques principales

• Impression et stockage des rapports de soudage (jusqu'à 2000 enregistrements) avec export USB pour traçabilité.
• Plaque chauffante revêtue DuPont Teflon (antiadhésive) pour réduire l'adhérence et stabiliser la température.
• Inserts réducteurs simples étroits et inserts ISO simples en option pour adaptation des diamètres.
• Contrôleur hydraulique CNC entièrement intégré avec écran tactile PLC pour cycles de soudage automatisés et répétables.
• Technologie RFID et journalisation avancée pour le suivi des opérateurs et des paramètres.
• Pince en aluminium légère et conception compacte pour faciliter le transport et l'utilisation sur site.
• Kit de joints d'huile haut de gamme provenant d'Allemagne et quatre raccords rapides STUCCHI (Italie) pour réduire les fuites hydrauliques et simplifier l'installation.
• Axe intégral traité par chromate pour renforcer la rigidité du châssis et limiter les déformations en charge.
• Uniformité de température de la plaque chauffante env. 2–3 °C sur les petites unités et 5–6 °C sur les grandes ; interrupteur de sécurité de la recoupeuse et support ergonomique pour le confort de l'opérateur.

Applications

• Soudage de tuyaux HDPE, PE, PP et PVDF pour réseaux d'eau potable et distribution.
• Systèmes d'eaux usées et stations de traitement des eaux.
• Canalisations de transfert de fluides pour exploitation minière et usages industriels.
• Construction de réseaux gaziers et systèmes de collecte pétrole et gaz.
• Chauffage/refroidissement géothermique, infrastructures municipales, irrigation agricole et constructions nautiques en HDPE.

Accessoires inclus / options notables

• Plaque chauffante revêtue DuPont Teflon ; inserts réducteurs optionnels couvrant plusieurs diamètres.
• Raccords rapides STUCCHI pour connexions hydrauliques ; joints d'huile de qualité ; RFID et export de rapports via USB.

Caractéristiques techniques

• Famille de modèles : SWT-V250/90A, SWT-V315/90A, SWT-V355/90A (série SWT-V).
• Gamme de soudage OD (mm) : SWT-V250/90A : 90–250 mm ; SWT-V315/90A : 90–315 mm ; SWT-V355/90A : 90–355 mm.
• Exemples d'inserts réducteurs : SWT-V250/90A : 75*, 90, 110, 125, 140, 160, 180, 200, 225 ; SWT-V315/90A : 90–280 ; SWT-V355/90A : 90–315.
• Alimentation : 230 V 50/60 Hz.
• Puissance nominale : SWT-V250/90A : 4.25 kW ; SWT-V315/90A : 5.25 kW ; SWT-V355/90A : 5.25 kW.
• Surface du piston : SWT-V250/90A : 10.99 cm² ; SWT-V315/90A : 20.02 cm² ; SWT-V355/90A : 20.02 cm².
• Poids N.W./G.W. exemples : SWT-V250/90A : 137 / 163 kg ; SWT-V315/90A : 189 / 234 kg ; SWT-V355/90A : 208 / 256 kg.
• Revêtement plaque chauffante : DuPont Teflon. Gestion des données : 2000 enregistrements ; export USB.
• Sécurité & durabilité : interrupteur de sécurité de la recoupeuse, axe traité chromate, joints d'huile de haute qualité et raccords rapides STUCCHI.
