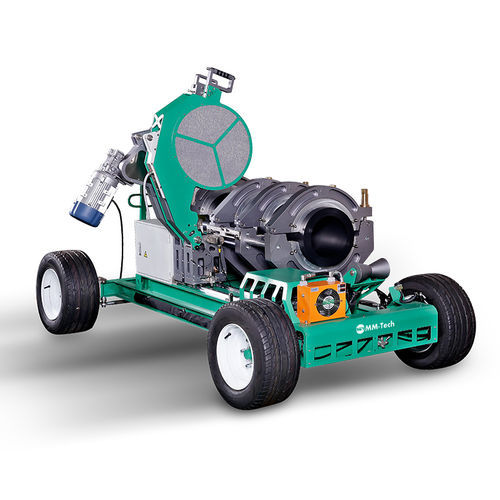

Machine de soudage bout à bout Mazinger 450i

à plaque chauffanteautomatiqueavec chariot

MM-Tech Mazinger 450i est une machine de soudage par fusion bout à bout montée sur remorque, conçue pour les chantiers et les opérations de fusion de canalisations. Elle réalise des soudures automatiques et manuelles à haute force pour tuyaux thermoplastiques (PEHD, PE, PP, PVDF) sur une plage 200–450 mm (6"–18" IPS).

Principales caractéristiques

• Châssis monté sur remorque pour mobilité sur chantier et transport via anneau de remorquage
• Châssis structurel à double axe assurant répartition uniforme de la force de soudage
• Plaque chauffante embarquée avec cadre de protection et écran isolant
• Tondeuse embarquée haute capacité (1,5 kW) — entraînement électrique, démontable pour utilisation en tranchée
• Chariot de machine amovible adapté à l'utilisation en tranchée
• Barre de traction conçue pour le soudage entre la 3e et la 4e mâchoire
• Inserts ISO Quick Fit avec système d'installation/retrait rapide et mâchoires anti-glissement renforcées
• Sollevateur hydraulique pour faciliter le chargement et déchargement des tuyaux
• Panneau de commande amovible avec enregistrement de données (jusqu'à 30 000 rapports) et port USB pour téléchargement et mise à jour du firmware
• Option de contrôle entièrement automatisé via PLC SIEMENS ; variantes manuelles et automatiques disponibles

Caractéristiques / spécifications techniques

• Marque : MM-Tech
• Modèle commercial : Mazinger 450i
• Modèles / références : 902306450 (ARMOR 450i), 902306618 (ARMOR 18i), 902307450 (ARMOR 450), 902307618 (ARMOR 18)
• Modes de fonctionnement : Automatique (force élevée) et Manuel (force élevée)
• Alimentation électrique (typique) : 220/380 V, 50/60 Hz, triphasé
• Gamme de soudage (capacité) : 200 mm – 450 mm (6" IPS – 18" IPS)
• Type d'inserts : Quick Fit (inserts ISO)
• Puissance plaque chauffante : 6 kW
• Puissance tondeuse : 1,5 kW
• Puissance moteur électrique : 2,2 kW
• Pression hydraulique : 180 Bar (≈2610 PSI) max
• Capacité réservoir hydraulique : 5 Litres (1,32 Gallon)
• Poids machine (hors inserts) : 964 Kg (2120 lbs)
• Poids livraison (incl. inserts) : 1203 Kg (2646 lbs)
• Châssis : construction en tubes d'acier soudés
• Essieu avant : liaison (linkage)
• Pneus : pneus gonflables à haute flottaison
• Transport : tiré via anneau de remorquage
• Chariot de machine : amovible
• Dimensions machine : 2550 mm x 1660 mm x 1605 mm (100" x 65" x 63")
• Dimensions chariot de machine : 1220 mm x 1300 mm x 1285 mm (48" x 51" x 50")
• Dimensions livraison : 2640 mm x 1780 mm x 1650 mm (96" x 70" x 65")
• Options : inserts (ISO), dispositif d'extrémité, rouleau de support mobile, enregistreur de données (compatible version manuelle)
• Enregistrement de données : compatible PEWELDBANK (version manuelle) ; panneau amovible stocke jusqu'à 30 000 rapports et offre port USB pour téléchargement/firmware
• Matériaux compatibles : PEHD, PE, PP, PVDF
