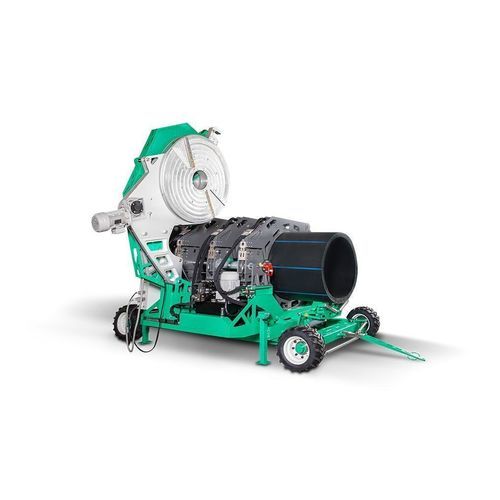

Machine de soudage bout à bout Mazinger 1200

automatiquepour tuyauxpour thermoplastiques

Présentation
Le Mazinger 1200i est un poste de soudage bout à bout monté sur remorque, destiné au soudage sur chantier de tuyaux thermoplastiques (PE, PEHD, PP, PVDF). Il dispose d'un châssis machine amovible pour utilisation en fossé, d'un automate SIEMENS entièrement automatisé et d'un système hydraulique de forte capacité pour des cycles de fusion répétables et traçables.

Fonctionnalités principales

• Automatisation SIEMENS PLC pour cycles de soudage et diagnostics, opération par bouton unique.
• Châssis structurel à double axe pour répartition uniforme de la force de soudage.
• Plaque chauffante pivotante hydraulique avec cadre de protection, bouclier isolant et élément chauffant remplaçable.
• Tondeuse/fraise haute capacité : 4 kW (mécanisme hydraulique entraîné par moteur électrique) pour dressage précis.
• Châssis machine amovible pour utilisation en fossé et déploiement flexible.
• Mâchoires solides, élévateurs hydrauliques et inserts réducteurs (630, 710, 800, 900, 1000, 1200 mm) pour éviter le glissement des tuyaux.
• Châssis remorque en tubes d'acier soudés, essieu avant articulé, pneus haute flottaison et anneau d'attelage pour transport.
• Enregistrement des données et traçabilité : panneau de commande amovible avec port USB ; prise en charge d'un enregistrement étendu (jusqu'à 30 000 rapports selon configuration ; options amovibles/registreurs jusqu'à 10 000 rapports) et transfert USB.

Applications

• Distribution de gaz, approvisionnement en eau, travaux municipaux et construction d'infrastructures sur site.
• Transfert de fluides industriels, pipelines miniers, irrigation agricole et aquaculture.
• Soudage sur site de systèmes de tuyauterie HDPE/PE/PP/PVDF et de raccorderies préfabriquées.

Caractéristiques techniques

• Modèle : Mazinger 1200i (automatique, haute force)
• Gamme de soudage (OD) : 630–1200 mm (24\"–48\" IPS)
• Insertions réductrices : 630, 710, 800, 900, 1000, 1200 mm
• Puissance chauffage : 24 kW
• Puissance tondeuse/fraise : 4 kW
• Moteur électrique : 11 kW
• Pression système hydraulique : jusqu'à 180 bar
• Réservoir hydraulique : 95 L
• Poids machine (avec inserts) : 7 900 kg
• Dimensions machine : 4 500 x 2 770 x 2 650 mm
• Dimensions châssis machine : 2 567 x 2 770 x 2 190 mm
• Accessoires optionnels : inserts supplémentaires, dispositif d'emplanture, rouleau d'appui mobile, enregistreur de données compatible
• Normes : conforme aux procédures de soudage ISO 21307 et ASTM F2620
