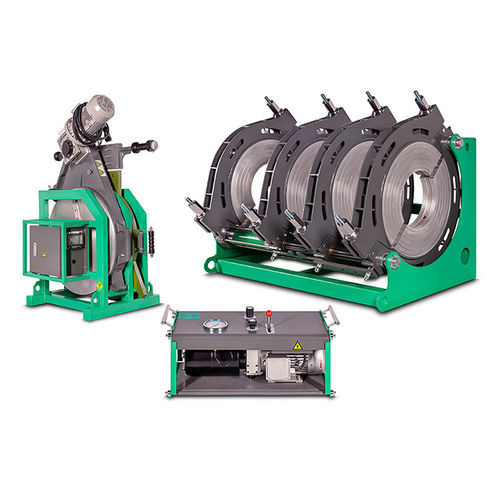

Machine de soudage bout à bout SWT-V450/280H

manuellepour grand diamètrepour tuyaux

Présentation
La série SWT‑V est une gamme de machines de soudage par fusion bout à bout hydrauliques pour tuyaux thermoplastiques de grand diamètre (PEHD, PE, PP, PVDF). Destinées aux chantiers miniers, réseaux d’eau potable, eaux usées et conduites industrielles, ces machines assurent une pression de soudage stable, un contrôle précis de la température et une station hydraulique facilement entretenable.

Principales caractéristiques

• Disjoncteur associé à un dispositif de protection contre les fuites (interrupteur différentiel) pour la sécurité électrique.
• Raccords rapides STUCCHI pour des connexions hydrauliques fiables.
• Plaque chauffante revêtue de Téflon DuPont pour limiter l’adhérence et prolonger la durée de vie de la plaque ; uniformité de température typique ±5 °C.
• Accumulateur hydraulique maintenant la pression stable pendant toute la procédure de soudage.
• Moteur sans ventilateur et station hydraulique à soupapes cartouche, capacité de travail jusqu’à environ 120 bars.
• Châssis compact et rigide réduisant la déformation et limitant les fuites d’huile en service intensif.

Applications

• Pose et réparation de tuyaux HDPE, PE, PP et PVDF pour réseaux d’eau potable, systèmes d’assainissement et drainage.
• Pipelines miniers (transfert de boues, drainage des gaz), réseaux industriels et installations géothermiques.
• Irrigation agricole et ouvrages municipaux nécessitant des jonctions thermoplastiques durables.

Options et accessoires

• Enregistreur de données (par ex. PEWELDBANK) pour archivage des paramètres de soudage.
• Inserts réducteurs pour différentes diamètres, supports d’extrémité, supports à rouleaux, palans et équipements de manutention.
• Options d’emballage et de transport pour unité unique ou livraisons en lots.

Caractéristiques techniques

• Modèles : SWT‑V450/280H, SWT‑V500/280H, SWT‑V630/315H, SWT‑V800/500H.
• Plage de soudure OD (mm) : 280–450 (SWT‑V450/280H) ; 280–500 (SWT‑V500/280H) ; 315–630 (SWT‑V630/315H) ; 500–800 (SWT‑V800/500H).
• Inserts réducteurs (exemples) : SWT‑V450/280H — 280, 315, 355, 400 ; SWT‑V500/280H — 280, 315, 355, 400, 450 ; SWT‑V630/315H — 315, 355, 400, 450, 500, 560 ; SWT‑V800/500H — 500, 560, 630, 710.
• Alimentation : 380 V 50 Hz 3P (tous modèles).
• Puissance nominale (kW) : 8.38 ; 10.3 ; 12.3 ; 18.2 (selon modèle).
• Surface du piston (cm²) : 22.37 ; 23.06 ; 23.06 ; 44 (selon modèle).
• Poids MW/GW (kg) : 405 / 486 ; 430 / 520 ; 618 / 729 ; 1300 / 1420 (selon modèle).
• Station hydraulique : valves cartouche, cadre à déconnexion rapide, capacité jusqu’à ~120 bars.
