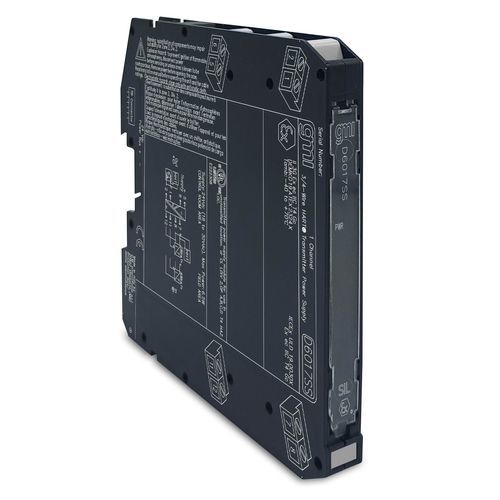

Répéteur isolé D6017SS

SIL 3HART

Le module Repeater Power Supply D6017 est une interface d'entrée analogique à haute intégrité adaptée aux applications nécessitant le niveau SIL 3 dans les systèmes de sécurité pour les industries à haut risque. Il fournit une alimentation en courant continu entièrement flottante pour alimenter des transmetteurs 4-20 mA à 3 et 4 fils, et répète le courant dans le circuit flottant pour alimenter une charge. Le circuit permet des signaux de communication bidirectionnels, pour les dispositifs HART®.SIL 3 / SC 3Installation en Zone 2/Div. 2Alimentation isolée pour Tx 3/4 fils4-20 mA Entrée active, Sortie Source-SinkCompatible avec HART®Résistance aux courts-circuits d'entrée et de sortieHaute précisionIsolation à trois ports, Entrée/Sortie/AlimentationCaractéristiques techniques:Alimentation : Tension : 24 Vdc nom (18 à 30 Vdc), protégé contre l'inversion de polarité. Consommation de courant : 270 mA @ 24 Vdc avec une alimentation de 200 mA et un signal de sortie de 20 mA sur 250 Ω, typique. Dissipation de puissance : 1.75 W @ 24 Vdc avec une alimentation de 200 mA et un signal de sortie de 20 mA sur 250 Ω, typique.Entrée : Type : 4 à 20 mA (chute de tension ≤ 6 V), plage de lecture 0 à 24 mA. Tension de ligne du transmetteur : 24 V nominal, 23 V minimum à 200 mA. Courant nominal : 200 mA (protégé par un fusible réinitialisable), avec déclassement linéaire jusqu'à 150 mA, de 50 à 70°C. Impédance HART : 225 Ω, typique : Plage de courant : 4 à 20 mA, limitée à 25 mA. Plage de tension de sortie : 2 à 30 V. Charge Tx conventionnelle : 0 à 550 Ω. Charge Tx intelligente : 250 Ω nom (150 à 500 Ω). Temps de réponse : 10 ms (changement de pas de 10 à 90 %) : Réf. Conditions : alimentation 24 V, charge 250 Ω, température ambiante 23 ± 1 °C. Précision de l'étalonnage : ≤ ± 20 µA. Précision de linéarité : ≤ ± 20 µA. Influence de la température : ≤ ± 2 µA/°C.Isolation : Type : Alimentation/In 500 V ; Alimentation/Sortie 500 V ; Entrée/Sortie 500 V ; Alimentation de terrain/In 500 V ; Alimentation de terrain/Sortie 500 V ; Alimentation de terrain/Approvisionnement 500 V.Conditions environnementales : Température de fonctionnement : -40 à +70 °C. Température de stockage : -45 à +80 °C.Montage : Type : Rail DIN 35 mm, avec ou sans bus d'alimentation ou sur carte Term. Board. Poids : environ 155 g. Raccordement : par borniers à vis débrochables polarisés pour accueillir des terminaisons jusqu'à 2,5 mm² (13 AWG). Dimensions : largeur 12,5 mm, profondeur 12,5 mm : Largeur 12,5 mm, profondeur 123 mm, hauteur 120 mm : 1État : ACTIF
