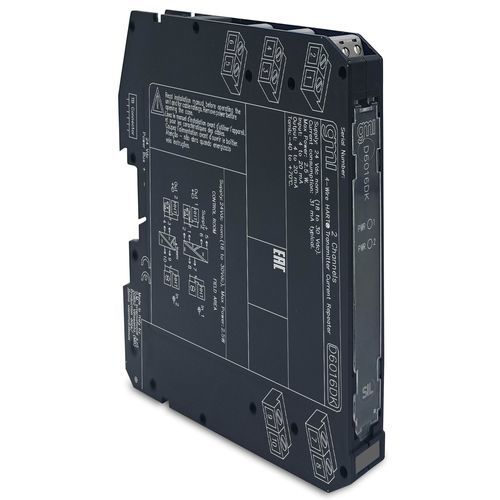

Répéteur de communication D6016DK

d'interfacede courantsur rail DIN

Le module Current Repeater D6016 est une interface d'entrée analogique à haute intégrité adaptée aux applications nécessitant le niveau SIL 3 dans les systèmes liés à la sécurité pour les industries à haut risque. Il répète une entrée de signal de courant actif 2-4 mA à 20 fils dans un circuit flottant pour piloter une charge de zone sûre. Le module permet des signaux de communication bidirectionnels, pour les appareils HART®.SIL3 / SC32 NOMBRE DE VOIES entièrement indépendantsSortie source-puits 4-20 mACompatibilité HART®Haute précisionIsolation à trois ports, entrée/sortie/alimentationHaute densité, deux NOMBRE DE VOIES par unitéDonnées techniques :AlimentationTension24 Vdc nom (18 à 30 Vdc), protégé contre l'inversion de polaritéConsommation électrique31 mA à 24 Vcc avec sortie 20 mA, typique.Dissipation de puissance1.80 W à 24 Vcc avec sortie 20 mA sur une charge de 250 Ω et alimentation de sortie 24 Vcc pour sink mode (typique).EntréeType4 à 20 mA (entrée alimentée séparément, chute de tension ≤ 7 V), plage de lecture 0 à 22 mA.Impédance HART225 Ω, typique.SortieType4 à 20 mA.Plage de tension absorbée2 à 30 V.Plage de charge0 à 500 Ω, avec entrée Tx conventionnelle 250 Ω nom (160 à 500 Ω), avec entrée Tx intelligente.Limitation de courant24 mA (jusqu'à 450 Ω de charge) ≤ courant maximum ≤ 26 mA.Temps de réponse20 ms (changement par pas de 10 à 90 %).PerformancesRéf. ConditionsAlimentation 24 V, charge 250 Ω, température ambiante 23 ± 1 °C.Précision d'étalonnage≤ ± 20 μA.Précision de linéarité≤ ± 20 μA.Temp. influence≤ ± 2 μA/°C.IsolationTension d'essaiEntrée/Sortie 2.5 kV ; Entrée/alimentation 2.5 kV ; Entrée/In 500 V ; Sortie/Alimentation 500 V ; Sortie/Sortie 500 V.Conditions environnementalesTempérature de fonctionnementlimites de température –40 à +70 °C.Température de stockagelimites de température –45 à +80 °C.MontageTypeRail DIN 35 mm, avec ou sans bus d’alimentation ou sur platine en liaison avec automate.Poidsenviron 135 gConnexionpar borniers à vis débrochables polarisés pour recevoir des terminaisons jusqu'à 2.5 mm² (13 AWG).DimensionsLargeur 12.5 mm, Profondeur 123 mm, Hauteur 120 mm.Statut : ACTIFNombre de voies : 2Caractéristiques / Spécifications techniques :Interface d'entrée analogique à haute intégritéNiveau de sécurité SIL3 / SC32 voies indépendantesSortie source-puits 4-20 mACompatibilité HART®Haute précision et isolation à trois portsMontage sur rail DIN 35 mmTempérature de fonctionnement : –40 à +70 °CDimensions : 12.5 x 123 x 120 mmPoids : environ 135 g
