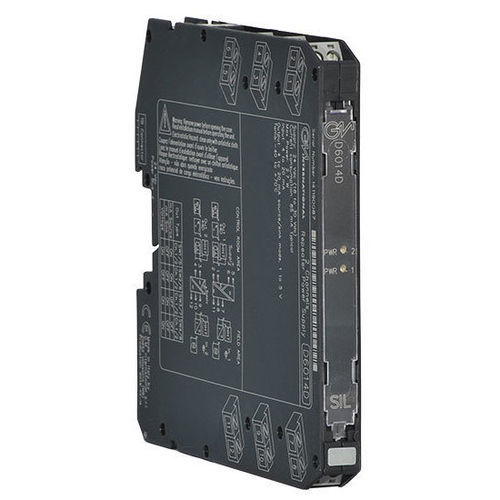

Répéteur SIL 3 D6014D

HART4-20 mA

Alimentation pour transmetteur HART® 2/4 fils SIL3Le module Repeater Power Supply D6014 est une interface d'entrée analogique à haute intégrité adaptée aux applications nécessitant le niveau SIL 3 dans les systèmes liés à la sécurité pour les industries à haut risque. Il fournit une alimentation en courant continu entièrement flottante pour alimenter les transmetteurs conventionnels à 2 fils 4-20 mA, actifs ou passifs, et répète le courant dans le circuit flottant pour alimenter une charge. Le module prend en charge la duplication du courant de sortie et permet des signaux de communication bidirectionnels pour les dispositifs HART®.SIL 3 / SC 32 canaux entièrement indépendantsEntrée active-passive 4-20 mA, sortie source-sinkDoublement du courant de sortie disponibleCompatible HART®Résistance aux courts-circuits en entrée et en sortieProgrammabilité sur site par commutateur DIPHaute précisionIsolation à trois ports, entrée/sortie/alimentationHaute densité, deux canaux par unitéTension d'alimentation24 Vdc nom (18 à 30 Vdc), protégé contre l'inversion de polaritéConsommation de courant90 mA @ 24 Vdc avec 20 mA de sortie, typique.Dissipation de puissance1,35 W @ 24 Vdc avec sortie 20 mA, typique.EntréeType4 à 20 mA (entrée alimentée séparément, chute de tension ≤ 0,5 V) ou 4 à 20 mA (2 fils Tx courant limité ≈ 25 mA), plage de lecture 0 à 24 mA.Tension de ligne de l'émetteur15,0 V typique, 14,5 V minimum, @ 20 mA.SortieType4 à 20 mA, sur max. 550 Ω de charge en mode source (conformité typique à 12 V) ; V min. 8 V @ 0 Ω de charge V max. 30 V en mode puits, courant limité ≈ 25 mA ou 1 à 5 V sur un shunt interne de 250 Ω (ou 2 à 10 V sur un shunt interne de 500 Ω sur demande). Duplication du courant de sortie disponible (D6014D).Temps de réponse5 ms (changement de pas de 0 à 100 %).PerformancesRef. Conditions24 V d'alimentation, 250 Ω de charge, 23 ± 1 °C de température ambiante.Précision d'étalonnage≤ ± 0,1 % FSR.Précision de linéarité≤ ± 0,05 % FSR.Influence de la température≤ ± 0,01 % FSR sur le zéro/la portée pour une variation de 1 °C.IsolationTension d'essaiEn/Sortie 2,5 kV ; En/Alimentation 2.5 kV ; In/In 500 V ; Out/Supply 500 V ; Out/Out 500 V.Conditions environnementalesTempérature de fonctionnement -40 à +70 °C.Température de stockage -45 à +80 °C.MontageTypeRail DIN 35 mm, avec ou sans bus d'alimentation ou sur carte term. personnalisée.Poidsenviron 155 gType de montageRail DIN 35 mm, avec ou sans bus d'alimentation ou sur carte term. personnalisée. Poids environ 155 gConnexionpar borniers à vis enfichables polarisés pour accueillir des terminaisons jusqu'à 2,5 mm² (13 AWG).DimensionsLargeur 12,5 mm, Profondeur 123 mm, Hauteur 120 mm.État : ACTIVECanaux : 2Caractéristiques techniques:SIL 3 / SC 32 canaux entièrement indépendantsEntrée active-passive 4-20 mA, sortie source-sinkDoublement du courant de sortie disponibleCompatible HART®Résistance aux courts-circuits d'entrée et de sortieProgrammabilité sur site par commutateur DIPHaute précisionIsolation à trois ports, entrée/sortie/alimentationHaute densité, deux canaux par unitéTension d'alimentation : 24 Vdc nom (18 à 30 Vdc)Consommation de courant : 90 mA @ 24 Vdc avec 20 mA de sortieDissipation d'énergie : 1.35 W @ 24 Vdc avec sortie 20 mAType d'entrée : 4 à 20 mA, plage de lecture 0 à 24 mTension de ligne du transmetteur : 15,0 V typique, 14,5 V minimum, à 20 mAType de sortie : 4 à 20 mA, max. 550 Ω de charge en mode source, 1 à 5 V ou 2 à 10 V sur demandeTemps de réponse : 5 msPrécision d'étalonnage : ≤ ± 0,1 % FSRPrécision de linéarité : ≤ ± 0,05 % FSRTemp. influence : ≤ ± 0,01 % FSR par 1 °CIsolation : In/Out 2,5 kV ; In/Supply 2,5 kV ; In/In 500 V ; Out/Supply 500 V ; Out/Out 500 VOtempérature de fonctionnement : -40 à +70 °Ctempérature de stockage : -45 à +80 °CMontage : Rail DIN 35 mmPoids : environ 155 gConnexion : borniers à vis débrochables jusqu'à 2,5 mm² (13 AWG)Dimensions : 12.5 x 123 x 120 mm (L x P x H)
