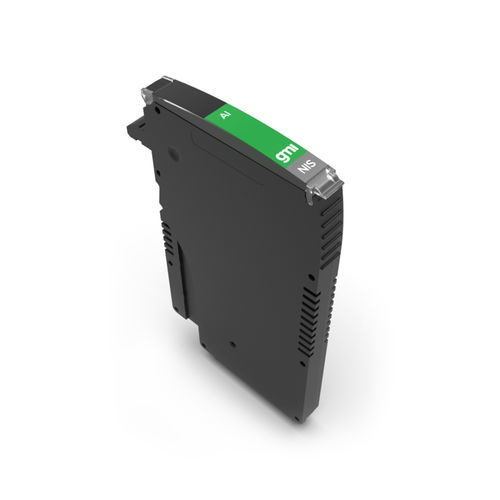

Répéteur de communication X1-NIS-AI-01-S

d'interfacede courantisolé

SIL3 2-Wire Passive/Active HART® Tx Current RepeaterLe module Current Repeater Power Supply X1-NIS-AI-01 est une interface d'entrée analogique à haute intégrité adaptée aux applications nécessitant le niveau SIL 3 dans les systèmes liés à la sécurité pour les industries à haut risque. Il fournit une alimentation isolée pour alimenter les transmetteurs 4-20 mA passifs conventionnels à deux fils, tout en répétant le courant vers la carte système. Les transmetteurs actifs à deux fils sont également pris en charge. Le circuit permet une communication HART® bidirectionnelle pour les dispositifs passifs et actifs. Le module absorbe toujours le courant et la carte de terminaison permet de l'utiliser pour les boucles sources. Un défaut de courant hors plage conforme à la norme IEC 60947-5-6 NAMUR NE 43 est disponible avec des limites configurables via la passerelle optionnelle. Pour faciliter les opérations de maintenance, les dispositifs de terrain peuvent être déconnectés grâce à un mécanisme de levier d'insertion/extraction à deux positions. Ce produit nécessite une carte de terminaison dédiée.CARACTÉRISTIQUESESSIL 3 / SC 3Installation en Zone 2 / Division 2Déconnexion en boucle pour faciliter les opérations de maintenanceEntrée active-passive 4-20 mA 2 filsCompatible HART®Défaut hors plage selon IEC 60947-5-6 NAMUR NE 43Résistance aux courts-circuits d'entrée et de sortieHaute précisionIsolation à trois ports, entrée/sortie/alimentationÉtat des lieux : ACTIVECHANNELS : 1GénéralDissipation de puissance0,55 W (Tx passif), 1,05 W (Tx actif) @ 24 Vdc avec 20 mA, 24 Vdc + 250 Ω sortie, typique.Tension d'alimentation du système24 Vdc nom (18 à 30 Vdc).Consommation de courant23 mA @ 24 Vdc avec 20 mA, typique.Type de sortie du systèmeCourant 4 à 20 mA. Le module absorbe toujours du courant et la carte de terminaison étend son utilisation aux boucles sources.Temps de réponse≤ 20 ms (4 à 20 mA ou 20 à 4 mA).Limitation de courant26 mA typique.Charge maximale600 Ω.Tension maximale30 V.Tension minimale15 V (y compris la chute de tension de la résistance en série).Type d'entrée de champCourant 4 à 20 mA, Tx passif ou actif.Tension de ligne Tx passive20 V minimum @ 20 mA.Chute de tension Tx active6,5 V maximum @ 20 mA.Limitation de courant26 mA typique.Type de défautUn défaut hors plage avec des limites configurables est disponible sur la ligne de défaut commune.PerformanceRef. ConditionsAlimentation 24 V, sortie 24 V + 250 Ω, température ambiante 23 ± 1 °C.Précision de linéarité≤ ± 20 µA.Précision d'étalonnage≤ ± 20 µA.Influence de la température≤ ± 2 µA/°C.IsolationTension d'essaiEntrée sur le terrain/Sortie du système 2,5 kV ; Entrée sur le terrain/Alimentation du système 2.5 kV ; sortie système/alimentation système 500 V.Conditions environnementalesTempérature de fonctionnement-40 à +70 °C.Température de stockage-45 à +80 °C.MontageTypeSur carte de terminaison personnalisée.Poidsenviron 55 g.DimensionsLargeur 10 mm, Profondeur 80 mm, Hauteur 120 mm.Certifications:ATEX : FM ATEX zone 2 Certificat anglais de la série X1 (Europe) FM23ATEX0039X, FM, 2025-08-13Ex : FM US X1 Series Divisions and Zones Certificat anglais (Amérique du Nord) FM23US0073X, FM, 2025-08-12Ex : FM Canada X1 Series Divisions and Zones Certificat anglais (Amérique du Nord) FM23CA0055X, FM, 2025-08-12IECEx : FM IECEx Certificat anglais de la série X1 (International) IECEx FMG 23.0018X, FM, 2025-08-12SIL : TUV IT 25 SIL 0528 A Résumé du certificat SIL (international) TUV IT 25 SIL 0528 A Rev.1, TUV_SUD, 2025-09-19UKEx : FM UKEx zone 2 X1 Series English Certificate (United Kingdom) FM23UKEX0040X, FM, 2025-08-14Déclarations de conformité:EU Declaration of Conformity of X1-NIS-AI-01UK Declaration of Conformity of X1-NIS-AI-01Technical Specifications:Product : X1-NIS-AI-01-SChannels: 1Dissipation d'énergie : 0.55 W (Tx passif), 1,05 W (Tx actif) @ 24 Vdc avec 20 mTension d'alimentation du système : 24 Vdc nom (18 à 30 Vdc)Consommation de courant : 23 mA @ 24 Vdc avec 20 mSortie du système : Courant 4 à 20 mA, toujours en puits de courantTemps de réponse : ≤ 20 msLimitation de courant : 26 mA typiqueCharge maximale : 600 ΩTension maximale : 30 VMTension minimale : 15 VEntrée de champ : Courant 4 à 20 mA, Tx passif ou actifTension de ligne Tx passif : 20 V minimum @ 20 mAA chute de tension Tx actif : 6,5 V maximum @ 20 mALinéarité Précision : ≤ ± 20 µACalibration Précision : ≤ ± 20 µATemperature Influence : ≤ ± 2 µA/°CIsolation Test Voltage : Entrée sur le terrain/Sortie du système 2,5 kV ; Entrée sur le terrain/Alimentation du système 2,5 kV ; Sortie du système/Alimentation du système 500 VOTempérature de fonctionnement : -40 à +70 °CTempérature de stockage : -45 à +80 °CMontage : Sur carte de terminaison personnaliséePoids : environ 55 gDimensions : Largeur 10 mm, Profondeur 80 mm, Hauteur 120 mm
