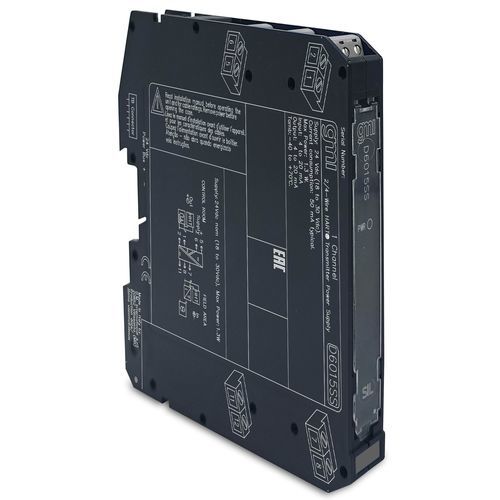

Répéteur de communication D6015SS

d'interfacede courantsur rail DIN

Alimentation du transmetteur SIL2 2/4 fils HART®Le module d'alimentation répéteur D6015 est une interface d'entrée analogique à haute intégrité adaptée aux applications nécessitant le niveau SIL 2 dans les systèmes liés à la sécurité pour les industries à haut risque. Il fournit une alimentation CC entièrement flottante pour alimenter des transmetteurs conventionnels à 2 fils 4-20 mA, actifs ou passifs, et répète le courant dans un circuit flottant pour piloter une charge. Le circuit permet des signaux de communication bidirectionnels, pour les appareils HART®.SIL2 / SC3Entrée active-passive 4-20 mA, sortie source-puitsCompatibilité HART®Résistant aux courts-circuits d'entrée et de sortieHaute précisionIsolation à trois ports, entrée/sortie/alimentationAlimentationTension24 Vdc nom (18 à 30 Vdc), protégé contre l'inversion de polaritéConsommation électrique50 mA à 24 Vcc avec sortie 20 mA, typique.Dissipation de puissance0.8 W à 24 Vcc avec sortie 20 mA, typique.EntréeType4 à 20 mA (entrée auto-alimentée, chute de tension ≤ 0.5 V) ou 4 à 20 mA (courant Tx 2 fils limité ≈ 25 mA), plage de lecture 0 à 24 mA.Tension de ligne de l'émetteur16.5 V minimum à 20 mA.SortieType4 à 20 mA, au max. Charge de 600 Ω en mode source; Vmin. 2 V à 0 Ω charge V max. Entrée 30 V sink mode (résistance de charge maximale 600 Ω), courant limité à ≈ 25 mA.Temps de réponse5 ms.PerformancesRéf. ConditionsAlimentation 24 V, charge 250 Ω, température ambiante 23 ± 1 °C.Précision d'étalonnage≤ ± 20 μA.Précision de linéarité≤ ± 10 μA.Temp. influence≤ ± 2 μA/°C.IsolationTension d'essaiEntrée/Sortie 2.5 kV; Entrée/alimentation 2.5 kV; Sortie/Alimentation 500 V.Conditions environnementalesTempérature de fonctionnementlimites de température –40 à +70 °C.Température de stockagelimites de température –45 à +80 °C.MontageTypeRail DIN 35 mm, avec ou sans bus d’alimentation ou sur platine en liaison avec automate.Poidsenviron 130 g.La connexionpar borniers à vis débrochables polarisés pour recevoir des terminaisons jusqu'à 2.5 mm² (13 AWG).DimensionsLargeur 12.5 mm, Profondeur 123 mm, Hauteur 120 mm.Statut : ActifNombre de voies : 1Caractéristiques / Spécifications techniques :Alimentation : 24 Vdc nominal (18 à 30 Vdc), protégé contre l'inversion de polaritéConsommation : 50 mA à 24 Vcc avec sortie 20 mADissipation de puissance : 0.8 W à 24 Vcc avec sortie 20 mAEntrée : 4-20 mA, auto-alimentée ou Tx 2 fils limité ≈ 25 mA, plage 0-24 mATension de ligne émetteur : 16.5 V min à 20 mASortie : 4-20 mA, charge max 600 Ω, courant limité ≈ 25 mATemps de réponse : 5 msPrécision d'étalonnage : ≤ ± 20 μAPrécision de linéarité : ≤ ± 10 μAInfluence température : ≤ ± 2 μA/°CIsolation : Entrée/Sortie 2.5 kV; Entrée/alim 2.5 kV; Sortie/alim 500 VTempérature de fonctionnement : –40 à +70 °CTempérature de stockage : –45 à +80 °CMontage : Rail DIN 35 mm ou platinePoids : env. 130 gConnexion : borniers à vis débrochables, jusqu'à 2.5 mm²Dimensions : 12.5 x 123 x 120 mm
