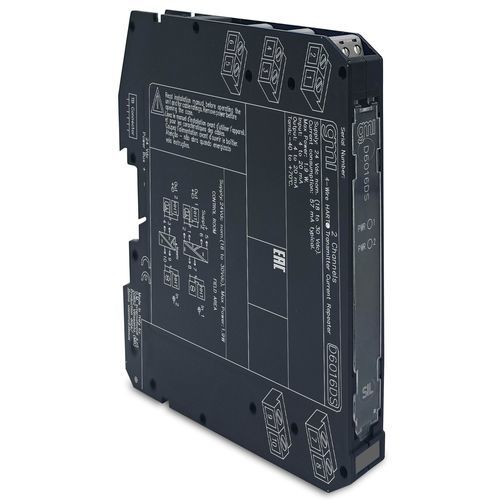

Répéteur de courant D6016DS

de communicationsur rail DINisolé

Le module Répéteur de courant D6016DS est une interface d'entrée analogique à haute intégrité adaptée aux applications nécessitant le niveau SIL 3 dans les systèmes liés à la sécurité pour les industries à haut risque. Il répète une entrée de signal de courant actif 2 fils de 4 à 20 mA dans un circuit flottant pour piloter une charge de zone sûre. Le module permet des signaux de communication bidirectionnels pour les appareils HART®. - SIL3 / SC3 - 2 voies entièrement indépendantes - Sortie source-puits 4-20 mA - Compatibilité HART® - Haute précision - Isolation à trois ports : Entrée/Sortie/Alimentation - Haute densité, deux voies par unité Caractéristiques techniques : - Tension d'alimentation : 24 Vdc nominal (18 à 30 Vdc), protection contre l'inversion de polarité - Consommation électrique : 57 mA à 24 Vdc avec sortie 20 mA, typique - Dissipation de puissance : 1.50 W à 24 Vdc avec sortie 20 mA sur charge de 250 Ω - Type d'entrée : 4 à 20 mA (entrée alimentée séparément, chute de tension ≤ 7 V) - Impédance HART : 225 Ω, typique - Type de sortie : 4 à 20 mA - Plage de tension : 2 à 30 V - Plage de charge : 0 à 500 Ω - Limitation de courant : 24 mA (jusqu'à 450 Ω de charge) - Temps de réponse : 20 ms - Précision d'étalonnage : ≤ ± 20 μA - Précision de linéarité : ≤ ± 20 μA - Influence de la température : ≤ ± 2 μA/°C - Tension d'essai d'isolation : Entrée/Sortie 2.5 kV - Température de fonctionnement : –40 à +70 °C - Température de stockage : –45 à +80 °C - Montage : Rail DIN 35 mm - Poids : env. 115 g - Dimensions : 12.5 x 123 x 120 mm Statut : Actif Nombre de voies : 2
