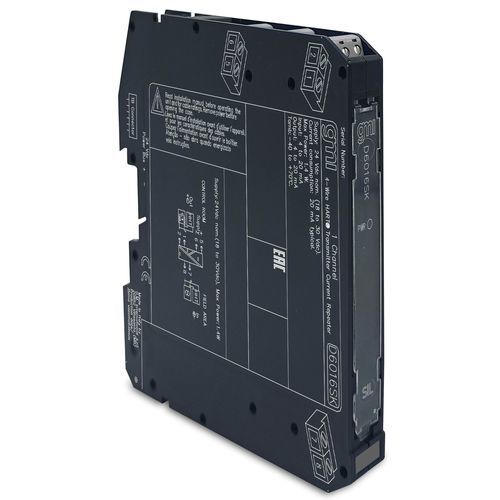

Répéteur de communication D6016SK

d'interfacede courantsur rail DIN

SIL3 2-Wire Active HART® Tx Current RepeaterLe module Current Repeater D6016 est une interface d'entrée analogique à haute intégrité adaptée aux applications nécessitant le niveau SIL 3 dans les systèmes de sécurité pour les industries à haut risque. Il répète un signal d'entrée de courant 4-20 mA actif à 2 fils en circuit flottant pour piloter une charge de la zone de sécurité. Le module permet des signaux de communication bidirectionnels, pour les dispositifs HART®.SIL 3 / SC 32 canaux entièrement indépendants4-20 mA Source-Sink OutputCompatible HART®Haute précisionIsolation trois ports, Entrée/Sortie/AlimentationHaute densité, deux canaux par unitéTension d'alimentation24 Vdc nom (18 à 30 Vdc), protégé contre l'inversion de polaritéConsommation de courant20 mA @ 24 Vdc avec 20 mA de sortie, typique.Dissipation de puissance1,00 W @ 24 Vdc avec une sortie de 20 mA sur une charge de 250 Ω et une alimentation de sortie de 24 Vdc pour les modèles à évier, typique.Type d'entrée4 à 20 mA (entrée alimentée séparément, chute de tension ≤ 7 V), plage de lecture 0 à 22 mA.Impédance HART225 Ω, typique.Type de sortie4 à 20 mA.Plage de tension de sortie2 à 30 V.Plage de charge0 à 500 Ω, avec entrée Tx conventionnelle 250 Ω nom (160 à 500 Ω), avec entrée Tx intelligente.Limitation de courant24 mA (jusqu'à 450 Ω de charge) ≤ courant max ≤ 26 mA.Temps de réponse20 ms (changement de pas de 10 à 90 %).PerformancesRef. Conditions24 V d'alimentation, 250 Ω de charge, 23 ± 1 °C de température ambiante.Précision d'étalonnage≤ ± 20 μA.Précision de linéarité≤ ± 20 μA.Influence de la température≤ ± 2 μA/°C.IsolationTension d'essaiEn/Out 2,5 kV ; In/Supply 2.5 kV ; In/In 500 V ; Out/Supply 500 V ; Out/Out 500 V.Conditions environnementalesTempérature de fonctionnementLimites de température -40 à +70 °C.Température de stockageLimites de température -45 à +80 °C.MontageTypeRail DIN 35 mm, avec ou sans bus d'alimentation ou sur carte Term. personnalisée.Poidsenviron 115 g.Type de montageRail DIN 35 mm, avec ou sans bus d'alimentation ou sur carte Term. Poids environ 115 g.Connexionpar borniers à vis débrochables polarisés pour accueillir des terminaisons jusqu'à 2,5 mm² (13 AWG).DimensionsLargeur 12,5 mm, Profondeur 123 mm, Hauteur 120 mm.État : ACTIVECanaux : 1Politique de cycle de vie du produit : ENCertifications : SIL (TUV IT 25 SIL 0609 A, TUV_SUD, 2025-07-29)Déclarations de conformité : Déclaration de conformité UE pour la série D6000, Déclaration de conformité G3Accessoires : OPT5096, JDFT049Caractéristiques techniques:SIL 3 / SC 32 canaux entièrement indépendants4-20 mA Source-Sink Output compatible HART®Haute précisionIsolation trois ports, Entrée/Sortie/AlimentationHaute densité, deux canaux par unitéTension : 24 Vdc nom (18 à 30 Vdc)Consommation de courant : 20 mA @ 24 Vdc avec 20 mA outDissipation de puissance : 1.00 W @ 24 Vdc avec sortie 20 mA sur une charge de 250 ΩEntrée : 4 à 20 mA, chute de tension ≤ 7 V, plage de lecture 0 à 22 mAHART Impédance : 225 ΩSortie : 4 à 20 mA, plage de tension de sortie 2 à 30 VPlage de charge : 0 à 500 ΩLimitation de courant : 24 mA (jusqu'à 450 Ω de charge) ≤ courant max ≤ 26 mTemps de réponse : 20 ms (changement de pas de 10 à 90 %)Précision d'étalonnage : ≤ ± 20 μALinéarité : ≤ ± 20 μATemp. influence : ≤ ± 2 μA/°CTension de test : In/Out 2.5 kV ; In/Supply 2.5 kV ; In/In 500 V ; Out/Supply 500 V ; Out/Out 500 VOtempérature de fonctionnement : -40 à +70 °Ctempérature de stockage : -45 à +80 °CMontage : Rail DIN 35 mmPoids : environ 115 gConnexion : borniers à vis débrochables jusqu'à 2,5 mm² (13 AWG)Dimensions : 12.5 mm x 123 mm x 120 mm
