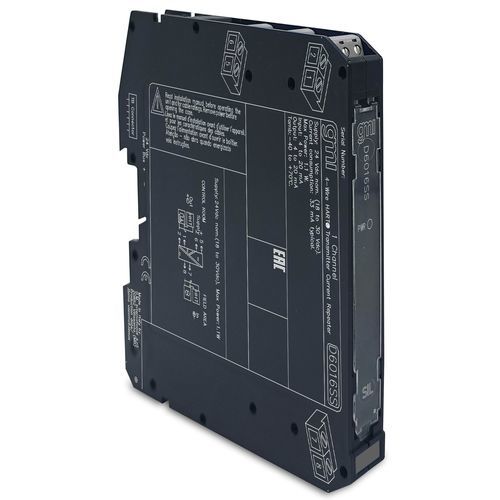

Répéteur industriel D6016SS

de courantsur rail DINde communication

Le module Current Repeater D6016 est une interface d'entrée analogique à haute intégrité adaptée aux applications nécessitant le niveau SIL 3 dans les systèmes de sécurité pour les industries à haut risque. Il répète un signal d'entrée de courant 4-20 mA actif à 2 fils en circuit flottant pour piloter une charge en zone sûre. Le module permet des signaux de communication bidirectionnels, pour les dispositifs HART®.SIL 3 / SC 32 canaux entièrement indépendants4-20 mA Source-Sink OutputCompatible HART®Haute précisionIsolation trois ports, Entrée/Sortie/AlimentationHaute densité, deux canaux par unitéCaractéristiques techniques:Alimentation:Tension : 24 Vdc nom (18 à 30 Vdc), protégé contre l'inversion de polaritéConsommation de courant : 33 mA @ 24 Vdc avec 20 mA de sortie, typique.Dissipation de puissance : 0.90 W @ 24 Vdc avec sortie 20 mA sur une charge de 250 Ω et alimentation de sortie 24 Vdc pour les modèles à évier, typique.Entrée:Type : 4 à 20 mA (entrée alimentée séparément, chute de tension ≤ 7 V), plage de lecture 0 à 22 mA.Impédance HART : 225 Ω, typique.Sortie:Type : 4 à 20 mA.Plage de tension de sortie : 2 à 30 V.Plage de charge : 0 à 500 Ω, avec entrée Tx conventionnelle 250 Ω nom (160 à 500 Ω), avec entrée Tx intelligente.Limitation de courant : 24 mA (jusqu'à 450 Ω de charge) ≤ courant max ≤ 26 mA.Temps de réponse : 20 ms (changement de pas de 10 à 90 %).Performance:Réf. Conditions : alimentation 24 V, charge 250 Ω, température ambiante 23 ± 1 °C.Précision d'étalonnage : ≤ ± 20 μA.Précision de linéarité : ≤ ± 20 μA.Influence de la température : ≤ ± 2 μA/°C.Isolation :Tension d'essai : In/Out 2,5 kV ; In/Supply 2,5 kV ; In/In 500 V ; Out/Supply 500 V ; Out/Out 500 V.Conditions environnementales :Température de fonctionnement : -40 à +70 °C.Température de stockage : -45 à +80 °C.Montage :Type : Rail DIN 35 mm, avec ou sans bus d'alimentation ou sur carte Term. Poids : environ 115 g.Connexion : par borniers à vis débrochables polarisés pour accepter des terminaisons jusqu'à 2,5 mm² (13 AWG).Dimensions : Largeur 12,5 mm, profondeur 123 mm, hauteur 120 mm : ACTIVECanaux : 1
