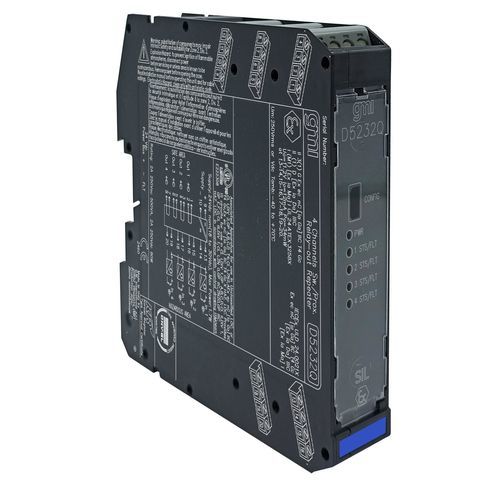

Répéteur de courant D5232Q

ATEXSIL 2

I.S. SIL2 Switch/Proximity Relay-Out RepeaterLe Switch/Proximity Detector Repeater D5232 est un module adapté aux applications nécessitant le niveau SIL 2 dans les systèmes liés à la sécurité pour les industries à haut risque. L'unité peut être configurée pour des interrupteurs ou des détecteurs de proximité, situés en zone dangereuse, et répète l'état de l'entrée vers un contact de relais en zone sûre. Le circuit de détection de défaut sélectionnable est disponible pour les capteurs de proximité ou les interrupteurs équipés de résistances de fin de ligne. La fonction entrée-sortie peut être inversée et les signaux peuvent être dupliqués.SIL 2 / SC 3 (en attente)Entrée de la Zone 0/Div. 1Installation en Zone 2/Div. 2Courant de sortie élevéDétection de circuit ouvert et de court-circuit sur le terrainInversion d'entrée disponibleDuplication disponibleIsolation à trois ports, Entrée/Sortie/AlimentationHaute densité, quatre canaux par unitéCaractéristiques techniques:Alimentation:Tension : 24 Vdc nom. (18 à 30 Vdc), protégé contre l'inversion de polarité.Consommation de courant : 75 mA @ 24 Vdc avec entrée en court-circuit et sortie fermée, typique.Dissipation de puissance : 1.8 W @ 24 Vdc avec entrée en court-circuit et sortie fermée, typique, excluant la dissipation du contact de sortie.Entrée:Type : Source de tension selon la norme NAMUR.Source équivalente d'entrée : 7,5 V/1 kΩ typique (7,5 V à vide, 7,5 mA en court-circuit).Niveaux de courant de commutation d'entrée : ON ≥ 2,1 mA, OFF ≤ 1,2 mA.Pas de défaut : courant d'entrée ≥ 0,35 mA et résistance d'entrée ≥ 360 Ω.Défaut ouvert : courant d'entrée ≤ 0,05 mA.Défaut court-circuit : résistance d'entrée ≤ 100 Ω.Sortie:Type : Contact de relais SPST sans tension.Matériau du contact : AgNi90/10.Capacité de contact : 2 A 250 Vac 500 VA, 2 A 250 Vdc 80 W (charge résistive).Durée de vie mécanique / électrique : 15 * 10⁶ / 10 * 10⁴ fonctionnement, typique.Retard entrée-sortie : 20 ms, maximum.Réponse en fréquence : 10 Hz, maximum.Isolation:Tension d'essai : I.S. In/Out 2.5 kV ; I.S. In/Supply 2.5 kV ; Out/Supply 500 V ; Out/Out 500 V.Conditions environnementales:Température de fonctionnement : -40 à +70 °C.Température de stockage : -45 à +80 °C.Description de la sécurité:Equipement : Appareils associés et équipements électriques ne produisant pas d'étincelles.Paramètres de sécurité : Uo = 11,2 V, Io = 12 mA, Po = 34 mW aux bornes 13-14, 15-16, 17-18, 19-20. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.Montage:Type : Rail DIN 35 mm, avec ou sans bus d'alimentation.Poids : environ 175 g.Connexion : par borniers à vis débrochables polarisés pour accueillir des terminaisons jusqu'à 2,5 mm² (13 AWG).Dimensions : Largeur 22,5 mm, Profondeur 123 mm, Hauteur 120 mm.Statut : Certifications:ATEX : UL ATEX D5232, D5233 Series English Certificate (Europe, UL 24 ATEX 3258X, UL, 2024-11-08)Ex : UL-cUL D5232, D5233 Divisions and Zones (North America, UL-US-2438735-0, UL, 2024-11-14)IECEx : UL IECEx D5232, D5233 Series English Certificate (International, IECEx ULD 24.0021X, UL, 2024-11-08)Maritime : Certificat maritime KR série D5000 (international, MIL20769-EL002, KR, 2024-06-26)Maritime : Certificat maritime DNV TAA00001U0 pour la série D5000 (International, TAA00001U0, DNV-GL, 2024-04-02)Déclarations de conformité:Déclaration de conformité UE pour D5232, D5233Déclaration de conformité G3
