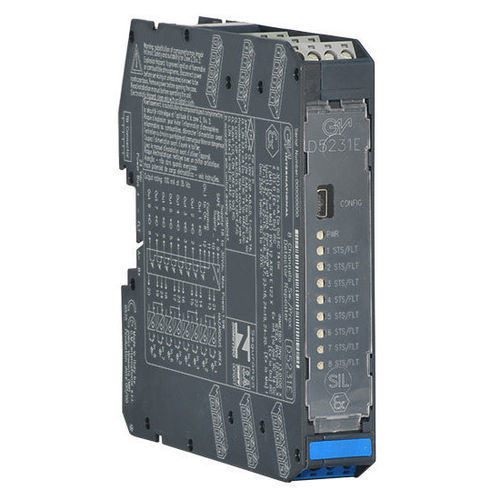

Répéteur RS-485 D5231E

d'interfacede courant

Le répéteur de détecteur de proximité/interrupteur D5231E est un module adapté aux applications nécessitant un niveau SIL 2 dans les systèmes liés à la sécurité pour les industries à haut risque. L'unité peut être configurée pour des interrupteurs ou des détecteurs de proximité situés en zone dangereuse et répète l'état d'entrée à un contact de relais statique en zone sûre. Le circuit de détection de défaut sélectionnable est disponible pour les capteurs de proximité ou les interrupteurs équipés de résistances de fin de ligne. Le module est entièrement configurable pour réaliser le multiplexage, la duplication, l'inversion et le traitement logique des entrées (ET, OU). Chaque sortie peut également être configurée pour signaler le défaut cumulatif de tout sous-ensemble d'entrées. Les paramètres de configuration et de diagnostic sont programmables et peuvent également être surveillés/réglés via Modbus. - SIL2 / SC3 - Entrée de la Zone 0/Div. 1 - Installation en Zone 2/Div. 2 - Détection de circuit ouvert ou court-circuit - Multiplexage/duplication/inversion/opérations d'entrée disponibles - Modbus RTU RS-485 pour la surveillance et la configuration - Paramètres de fonctionnement entièrement programmables - Isolation à trois ports, entrée/sortie/alimentation - Haute densité, huit canaux par unité Caractéristiques techniques: - Alimentation: 24 Vdc nominal (18 à 30 Vdc), protégé contre l'inversion de polarité. Consommation de courant: 84 mA à 24 Vdc avec entrée et sortie en court-circuit, typique. Dissipation de puissance: 2.1 W à 24 Vdc avec entrée et sortie en court-circuit, typique. - Entrée: norme NAMUR selon IEC 60947-5-6. Niveaux de courant de commutation d'entrée: ON ≥ 2.1 mA, OFF ≤ 1.2 mA. Défaut ouvert: courant ≤ 0.05 mA. Défaut court: résistance ≤ 100 Ω. Pas de défaut: courant ≥ 0.35 mA et résistance ≥ 360 Ω. Source équivalente d'entrée: 8 V 1 kΩ typique (8 V sans charge, 8 mA court-circuit). - Sortie: Transistor optocouplé SPST sans tension (relais statique, photo-MOS). Évaluation du collecteur ouvert/drain: 100 mA à 35 V (chute de tension ≤ 1.0 V). Courant de fuite: ≤ 10 µA à 35 V. Temps de réponse: 2 ms. Réponse en fréquence: 500 Hz maximum. - Interface Modbus: Modbus RTU RS-485 jusqu'à 115.2 kbps pour la surveillance/configuration/contrôle. - Isolation: Tension d'essai: I.S. Entrée/Sortie 1.5 kV; I.S. Entrée/Alimentation 1.5 kV; Sortie/Alimentation 500 V. - Conditions environnementales: Température de fonctionnement: –40 à +70 °C. Température de stockage: –45 à +80 °C. - Description de sécurité: Équipement: Appareils associés et équipements électriques antidéflagrants. Paramètres de sécurité: Uo = 11.2 V, Io = 12 mA, Po = 34 mW aux bornes 21-13, 21-14, 22-15, 22-16, 23-17, 23-18, 24-19, 24-20. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C. - Montage: Rail DIN 35 mm, avec ou sans bus d'alimentation ou sur carte terminale personnalisée. Poids: environ 175 g. Connexion: par blocs de bornes à vis débrochables polarisés pour accueillir des terminaisons jusqu'à 2.5 mm² (13 AWG). Dimensions: Largeur 22.5 mm, Profondeur 123 mm, Hauteur 120 mm. - Canaux: 8 - Statut: ACTIF
