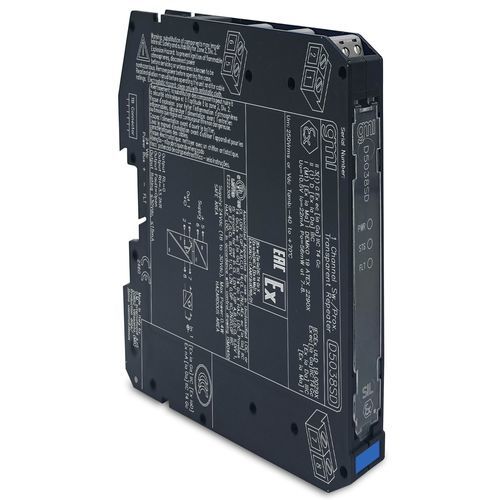

Répéteur de courant D5038SD

ATEXuniversel

Le répéteur de commutateur/détecteur de proximité D5038 est un module adapté aux applications nécessitant le niveau SIL 3 dans les systèmes liés à la sécurité pour les industries à haut risque. L'unité peut être configurée pour des commutateurs ou des détecteurs de proximité, situés dans une zone dangereuse, et répète l'état d'entrée à la sortie dans une zone sûre. Le port de sortie peut prendre deux valeurs d'impédance différentes (RL ou RH) ou s'ouvrir complètement. La sortie du module répète l'état d'entrée selon la correspondance suivante : état d'entrée bas → RL, état d'entrée haut → RH. Alternativement, la sortie peut être configurée pour inverser l'état de l'entrée. Dans les deux cas, la sortie s'ouvre en cas de défaut (circuit ouvert ou court-circuit) sur l'entrée correspondante.SIL3 / SC3Entrée depuis Zone 0/Div. 1Installation en Zone 2/Div. 2Détection de rupture ou de court-circuitSurveillance du défaut sur l’entrée logique de l’automateSurveillance transparente de la ligneProgrammation facile par DIP SwitchIsolation à trois ports, entrée/sortie/alimentationHaute densité, deux NOMBRE DE VOIES par unitéAlimentationTension24 Vcc nom. (18 à 30 Vdc), protégé contre l'inversion de polarité.Consommation électrique30 mA (D5038D), 25 mA (D5038X), 15 mA (D5038S), à 24 Vcc, typique.Dissipation de puissance1.0 W (D5038D), 1.0 W (D5038X), 0.4 W (D5038S), à 24 Vcc, typique.EntréeNiveaux de courant de commutation d'entréeMARCHE ≥ 2.1 mA, ARRÊT ≤ 1.2 mA.RuptureCourant ≤ 0.05 mA.Court-circuitRésistance ≤ 100 Ω.Sans défautCourant ≥ 0.35 mA et résistance ≥ 360 Ω.Source équivalente d'entrée8 V 1 kΩ typique (8 V sans charge, 8 mA en court-circuit).SortieTypeRelais statiques SPST sans tension, avec résistances série (RL) et parallèle (RH-RL), tolérance ±5%.Impédance du défaut> 1 MΩ.Tension max30 Vcc.Max courant15 mA.Temps de réponse500 µs.Réponse en fréquence1kHz maximum.IsolationTension d'essaiIS entrée/sortie 1.5 kV; IS In/Alimentation 1.5 kV; IS In/ IS In 500 V; Sortie/Alimentation 500 V ; Sortie/Sortie 500 V.Conditions environnementalesTempérature de fonctionnementLimites de température –40 à +70 °C.Température de stockageLimites de température –45 à +80 °C.Description de sécuritéÉquipementAppareils associés et matériel électrique anti-étincelles.Paramètres de sécuritéUo = 10.5 V, Io = 22 mA, Po = 56 mW aux bornes 7-8, 9-10. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.MontageTypeRail DIN 35 mm, avec ou sans bus d’alimentation ou sur platine en liaison avec automate.PoidsEnviron 135 g (D5038D et D5038X), 120 g (D5038S).La connexionPar bornes à vis polarisées enfichables compatibles terminaisons jusqu’à 2,5 mm² (13 AWG).DimensionsLargeur 12.5 mm, Profondeur 123 mm, Hauteur 120 mm.Statut : ActifCaractéristiques / Spécifications techniques :Module répéteur de commutateur/détecteur de proximitéNiveau de sécurité SIL 3Entrée depuis Zone 0/Div. 1, installation en Zone 2/Div. 2Détection de rupture ou de court-circuitSurveillance transparente de la ligneProgrammation par DIP SwitchIsolation à trois portsDeux voies par unitéAlimentation : 24 Vcc (18 à 30 Vdc)Consommation : 15 à 30 mA selon modèleDimensions : 12.5 x 123 x 120 mmPoids : 120 à 135 g
