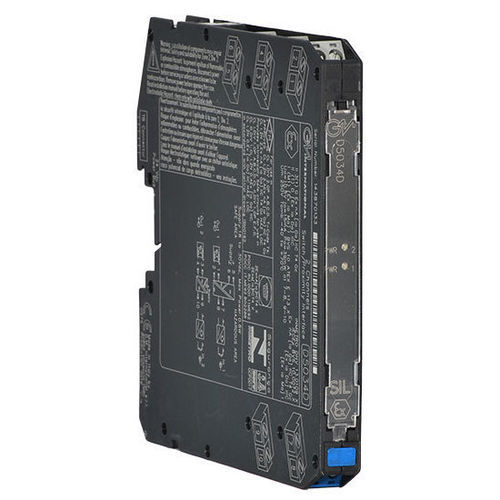

Répéteur de courant D5034D

Le répéteur interrupteur/détecteur de proximité D5034D est un module adapté aux applications nécessitant le niveau SIL 3 dans les systèmes liés à la sécurité pour les industries à haut risque. L'unité peut être connectée à des interrupteurs ou des détecteurs de proximité, situés dans une zone dangereuse, et répète le courant d'entrée vers la sortie dans une zone sûre. Les cartes d'entrée numérique DCS/PLC compatibles avec les appareils NAMUR peuvent détecter l'état/défaut des capteurs de proximité ou des interrupteurs équipés de résistances de fin de ligne, en mode transparent, à travers le module. - SIL 3/SC 3 - Entrée depuis Zone 0/Div. 1 - Installation en Zone 2/Div. 2 - 2 NOMBRE DE VOIES entièrement indépendants - Miroir des défauts de terrain vers l'automate NAMUR DI - Haute précision - Isolation à trois ports, entrée/sortie/alimentation - Haute densité, deux NOMBRE DE VOIES par unité Caractéristiques techniques: Alimentation - Tension: 24 Vdc nom (18 à 30 Vdc), protégé contre l'inversion de polarité. - Consommation électrique: 30 mA à 24 Vcc avec entrée de court-circuit, typique. - Dissipation de puissance: 0.72 W à 24 Vcc avec entrée de court-circuit, typique. Entrée - Gamme actuelle: ≥ 0.1 mA à ≤ 8.0 mA. - Source équivalente d'entrée: 8 V 1 kΩ typique (8 V sans charge, 8 mA en court-circuit). Sortie - Type: 0.1 à 8.0 mA en sink mode, V max. 30 V, courant limité ≈ 8 mA, répète le niveau de courant d'entrée. - Temps de réponse: 1 ms (changement par pas de 0 à 100 %). - Dissipation de puissance: 0,4 W à 24 Vcc avec entrée de court-circuit, typique. Performances - Réf. Conditions: Alimentation 24 V, température ambiante 23 ± 1 °C. - Précision d'étalonnage: ≤ ± 0.25 % FSR. - Précision de linéarité: ≤ ± 0.25 % FSR. - Temp. influence: ≤ ± 0.03 % FSR sur zéro/étendue pour un changement de 1 °C. Isolation - Tension d'essai: SI entrée/sortie 2.5 kV ; IS In/Alimentation 2.5 kV ; IS In/ IS In 500 V; Sortie/Alimentation 500 V ; Sortie/Sortie 500 V. Conditions environnementales - Température de fonctionnement: limites de température –40 à +70 °C. - Température de stockage: limites de température –45 à +80 °C. Description de sécurité - Équipement: Appareils associés et matériel électrique anti-étincelles. - Paramètres de sécurité: Uo = 10.5 V, Io = 15 mA, Po = 39 mW aux bornes 7-8, 9-10. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C. Montage - Type: Rail DIN 35 mm, avec ou sans bus d’alimentation ou sur platine en liaison avec automate. - Poids: environ 140 g. - La connexion: par borniers à vis débrochables polarisés pour recevoir des terminaisons jusqu'à 2.5 mm² (13 AWG). - Dimensions: Largeur 12.5 mm, Profondeur 123 mm, Hauteur 120 mm. - Statut : ACTIF - Nombre de voies : 2
