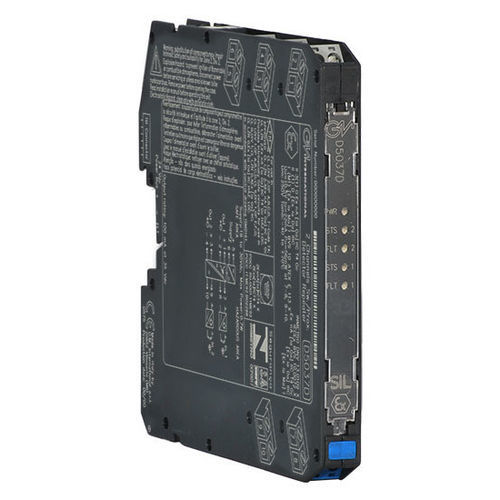

Répéteur de courant D5037D

Le répéteur de commutateur/détecteur de proximité D5037 est un module adapté aux applications nécessitant le niveau SIL 2 dans les systèmes liés à la sécurité pour les industries à haut risque. L'unité peut être configurée pour des interrupteurs ou des détecteurs de proximité, situés dans une zone dangereuse, et répète l'état d'entrée vers un transistor à collecteur ouvert dans une zone sûre. Le circuit de détection de défaut sélectionnable est disponible pour les capteurs de proximité ou les interrupteurs équipés de résistances de fin de ligne. Si nécessaire, la sortie peut également être inversée.SIL2 / SC3Entrée depuis Zone 0/Div. 1Installation en Zone 2/Div. 2Sortie transistor haute fréquenceDétection de rupture ou de court-circuitProgrammation facile par DIP SwitchIsolation à trois ports, entrée/sortie/alimentationHaute densité, deux NOMBRE DE VOIES par unitéAlimentationTension24 Vdc nom (18 à 30 Vdc), protégé contre l'inversion de polarité.Consommation électrique22 mA à 24 Vcc avec entrée de court-circuit et transistor fermé, typique.Dissipation de puissance0.53 W à 24 Vcc avec entrée de court-circuit et transistor fermé, typique.EntréeNiveaux de courant de commutation d'entréeMARCHE ≥ 2.1 mA, ARRÊT ≤ 1.2 mA.Niveaux de courant de défautdéfaut ouvert ≤ 0.2 mA, défaut court ≥ 6.8 mASource équivalente d'entrée8 V 1 kΩ typique (8 V sans charge, 8 mA en court-circuit).SortieTypeTransistor à collecteur ouvert optocouplé SPST sans tension.Classement collecteur ouvert/vidange100 mA @ 35 Vdc (chute de tension ≤ 1.5 V).Courant de fuite≤ 50 μA à 35 Vcc.Temps de réponse≤ 100 µs.Réponse en fréquence5kHz maximum.IsolationTension d'essaiSI entrée/sortie 2.5 kV ; IS In/Alimentation 2.5 kV ; IS In/ IS In 500 V; Sortie/Alimentation 500 V ; Sortie/Sortie 500 V.Conditions environnementalesTempérature de fonctionnementlimites de température –40 à +70 °C.Température de stockagelimites de température –45 à +80 °C.Description de sécuritéÉquipementAppareils associés et matériel électrique anti-étincelles.Paramètres de sécuritéUo = 10.5 V, Io = 22 mA, Po = 56 mW aux bornes 7-8, 9-10. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.MontageTypeRail DIN 35 mm, avec ou sans bus d’alimentation ou sur platine en liaison avec automate.Poidsenviron 125 g.La connexionpar borniers à vis débrochables polarisés pour recevoir des terminaisons jusqu'à 2.5 mm² (13 AWG).DimensionsLargeur 12.5 mm, Profondeur 123 mm, Hauteur 120 mm.Nombre de voies : 2Statut : ActifCaractéristiques / Spécifications techniques :Module SIL2 / SC3 pour applications de sécuritéEntrée depuis Zone 0/Div. 1, installation en Zone 2/Div. 2Sortie transistor haute fréquence, détection de rupture ou de court-circuitProgrammation par DIP Switch, isolation à trois portsHaute densité, deux voies par unitéAlimentation : 24 Vdc (18 à 30 Vdc)Consommation : 22 mA à 24 VccDissipation : 0.53 W à 24 VccTempérature de fonctionnement : –40 à +70 °CDimensions : 12.5 x 123 x 120 mm
