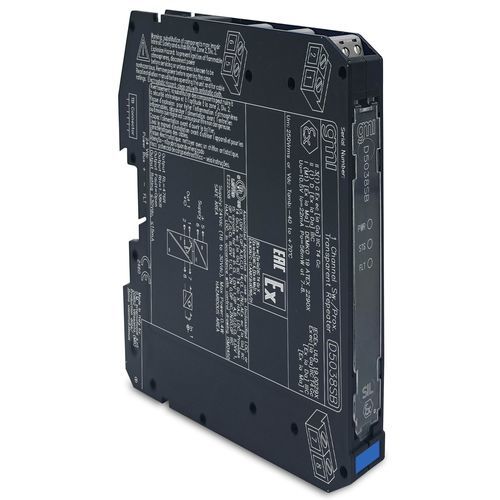

Répéteur de courant D5038SB

ATEXuniversel

Le répéteur de commutateur/détecteur de proximité D5038 est un module adapté aux applications nécessitant le niveau SIL 3 dans les systèmes liés à la sécurité pour les industries à haut risque. L'unité peut être configurée pour des commutateurs ou des détecteurs de proximité, situés dans une zone dangereuse, et répète l'état d'entrée à la sortie dans une zone sûre. Le port de sortie peut prendre deux valeurs d'impédance différentes (RL ou RH) ou s'ouvrir complètement. La sortie du module répète l'état d'entrée selon la correspondance suivante : état d'entrée bas → RL, état d'entrée haut → RH. Alternativement, la sortie peut être configurée pour inverser l'état de l'entrée. Dans les deux cas, la sortie s'ouvre en cas de défaut (circuit ouvert ou court-circuit) sur l'entrée correspondante.SIL3 / SC3Entrée depuis Zone 0/Div. 1Installation en Zone 2/Div. 2Détection de rupture ou de court-circuitSurveillance du défaut sur l’entrée logique de l’automateSurveillance transparente de la ligneProgrammation facile par DIP SwitchIsolation à trois ports, entrée/sortie/alimentationHaute densité, deux NOMBRE DE VOIES par unitéDonnées techniques principales :Alimentation : 24 Vcc nom. (18 à 30 Vdc), protégé contre l'inversion de polarité. Consommation électrique : 15 mA (D5038S), 25 mA (D5038X), 30 mA (D5038D) à 24 Vcc typique. Dissipation de puissance : 0.4 W (D5038S), 1.0 W (D5038X/D5038D) à 24 Vcc typique.Entrée : MARCHE ≥ 2.1 mA, ARRÊT ≤ 1.2 mA. Rupture : courant ≤ 0.05 mA. Court-circuit : résistance ≤ 100 Ω. Sans défaut : courant ≥ 0.35 mA et résistance ≥ 360 Ω. Source équivalente d'entrée : 8 V 1 kΩ typique (8 V sans charge, 8 mA en court-circuit).Sortie : Relais statiques SPST sans tension, avec résistances série (RL) et parallèle (RH-RL), tolérance ±5%. Impédance du défaut : > 1 MΩ. Tension max : 30 Vcc. Courant max : 15 mA. Temps de réponse : 500 µs. Réponse en fréquence : 1kHz maximum.Isolation : Tension d'essai : IS entrée/sortie 1.5 kV ; IS In/Alimentation 1.5 kV ; IS In/ IS In 500 V; Sortie/Alimentation 500 V ; Sortie/Sortie 500 V.Conditions environnementales : Température de fonctionnement : –40 à +70 °C. Température de stockage : –45 à +80 °C.Description de sécurité : Appareils associés et matériel électrique anti-étincelles. Paramètres de sécurité : Uo = 10.5 V, Io = 22 mA, Po = 56 mW aux bornes 7-8, 9-10. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.Montage : Rail DIN 35 mm, avec ou sans bus d’alimentation ou sur platine en liaison avec automate. Poids : Environ 120 g (D5038S), 135 g (D5038D/D5038X). Connexion : Par bornes à vis polarisées enfichables compatibles terminaisons jusqu’à 2,5 mm² (13 AWG). Dimensions : Largeur 12.5 mm, Profondeur 123 mm, Hauteur 120 mm.Caractéristiques / Spécifications techniques :Type : Répéteur de commutateur/détecteur de proximitéNiveau de sécurité : SIL3 / SC3Entrée : Zone 0/Div. 1Installation : Zone 2/Div. 2Détection de défauts : rupture, court-circuitProgrammation : DIP SwitchIsolation : 3 ports (entrée/sortie/alimentation)Nombre de voies : 2 par unitéMontage : Rail DIN 35 mmDimensions : 12.5 x 123 x 120 mmPoids : 120-135 g selon version
