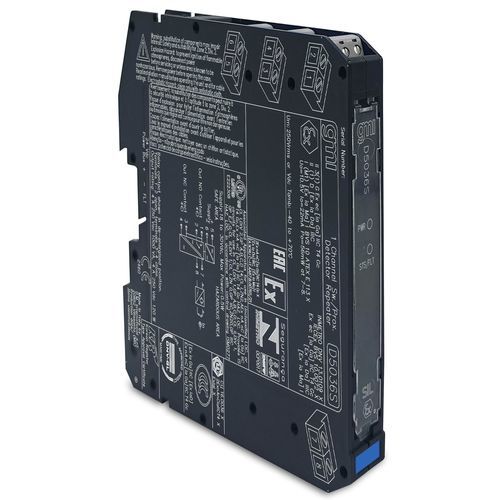

Répéteur de courant D5036S

ATEXsur rail DIN

Le répéteur de commutateur/détecteur de proximité D5036 est un module adapté aux applications nécessitant le niveau SIL 2 dans les systèmes liés à la sécurité pour les industries à haut risque. L'unité peut être configurée pour des commutateurs ou des détecteurs de proximité, situés dans une zone dangereuse, et répète l'état d'entrée à un contact de relais dans une zone sûre. Le circuit de détection de défaut sélectionnable est disponible pour les capteurs de proximité ou les interrupteurs équipés de résistances de fin de ligne. Si nécessaire, la sortie peut également être inversée.SIL2 / SC3Entrée depuis Zone 0/Div. 1Installation en Zone 2/Div. 2Sortie relais haute tension/courant nominalDétection de rupture ou de court-circuitProgrammation facile par DIP SwitchIsolation à trois ports, entrée/sortie/alimentationHaute densité, deux NOMBRE DE VOIES par unitéCaractéristiques / Spécifications techniques :Alimentation : 24 Vdc nom (18 à 30 Vdc), protégé contre l'inversion de polarité.Consommation électrique : 18 mA (D5036S), à 24 Vdc avec entrée de court-circuit et relais sous tension, typique.Dissipation de puissance : 0.45 W (D5036S), à 24 Vdc avec entrée de court-circuit et relais sous tension, typique.Niveaux de courant de commutation d'entrée : MARCHE ≥ 2.1 mA, ARRÊT ≤ 1.2 mA.Niveaux de courant de défaut : défaut ouvert ≤ 0.2 mA, défaut court ≥ 6.8 mA.Source équivalente d'entrée : 8 V 1 kΩ typique (8 V sans charge, 8 mA en court-circuit).Type de sortie : Contact relais SPDT (D5036S) sans tension.Matériel de contact : Alliage Ag (sans Cd), plaqué or.Évaluation de contact : 4 A 250 Vac 1000 VA, 4 A 250 Vdc 120 W (charge résistive).Contact min. courant de commutation : 1 mA.Durée de vie mécanique / électrique : Fonctionnement 5 * 10⁶ / 3 * 10⁴, typique.Temps de fonctionnement/libération : 8/4 ms, typique.Réponse en fréquence : 10 Hz maximum.Tension d'essai : IS entrée/sortie 1.5 kV ; IS In/Alimentation 1.5 kV ; IS In/ IS In 500 V; Sortie/Alimentation 1.5 kV ; Sortie/Sortie 1.5 kV.Température de fonctionnement : –40 à +70 °C.Température de stockage : –45 à +80 °C.Équipement : Appareils associés et matériel électrique anti-étincelles.Paramètres de sécurité : Uo = 10.5 V, Io = 22 mA, Po = 56 mW aux bornes 7-8, 9-10. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.Montage : Rail DIN 35 mm, avec ou sans Power Bus.Poids : environ 120 g (D5036S).Connexion : par borniers à vis débrochables polarisés pour recevoir des terminaisons jusqu'à 2.5 mm² (13 AWG).Dimensions : Largeur 12.5 mm, Profondeur 123 mm, Hauteur 120 mm.
