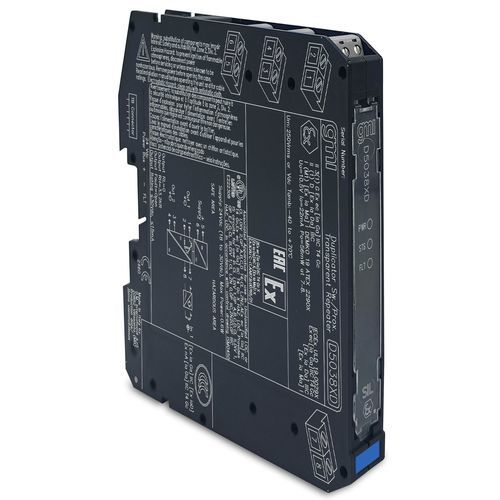

Répéteur de courant D5038XD

universel

I.S. SIL3 Line-Fault Transparent Switch/Prox. RepeaterLe Switch/Proximity Detector Repeater D5038 est un module adapté aux applications nécessitant le niveau SIL 3 dans les systèmes de sécurité pour les industries à haut risque. L'unité peut être configurée pour des interrupteurs ou des détecteurs de proximité, situés en zone dangereuse, et répète l'état de l'entrée vers la sortie en zone sûre. Le port de sortie peut prendre deux valeurs d'impédance différentes (RL ou RH) ou s'ouvrir complètement. La sortie du module répète l'état de l'entrée selon la correspondance suivante : état bas de l'entrée -> RL, état haut de l'entrée -> RH. La sortie peut également être configurée pour inverser l'état de l'entrée. Dans les deux cas, la sortie s'ouvre si un défaut (circuit ouvert ou court-circuit) se produit à l'entrée correspondante.SIL 3 / SC 3Entrée de la zone 0/Div. 1Installation en zone 2/Div. 2Détection de circuit ouvert et de court-circuit sur le terrainMiroir de défaut universel vers PLC DILine monitoring transparencyProgrammation sur le terrain par commutateur DIPIsolation à trois ports, entrée/sortie/alimentationCaractéristiques techniques:Alimentation : 24 Vdc nom. (18 à 30 Vdc), protégé contre l'inversion de polarité. Consommation de courant : 25 mA @ 24 Vdc, typique. Dissipation de puissance : 1.0 W @ 24 Vdc, typique.Entrée : Niveaux de courant de commutation : ON ≥ 2,1 mA, OFF ≤ 1,2 mA. Défaut ouvert : Courant ≤ 0,05 mA. Défaut court-circuit : Résistance ≤ 100 Ω. Pas de défaut : Courant ≥ 0,35 mA et résistance ≥ 360 Ω. Source équivalente d'entrée : 8 V 1 kΩ typique (8 V à vide, 8 mA en court-circuit).Sortie : Relais statiques SPST sans tension, avec résistances en série (RL) et en parallèle (RH-RL), tolérance de ±5 %. Impédance de défaut : > 1 MΩ. Tension maximale : 30 Vdc. Courant maximal : 15 mA. Temps de réponse : 500 µs. Réponse en fréquence : 1 kHz maximum.Isolation : Tension d'essai : I.S. In/Out 1,5 kV ; I.S. In/Supply 1,5 kV ; I.S. In/ I.S In 500 V ; Out/Supply 500 V ; Out/Out 500 V.Conditions environnementales : Température de fonctionnement : -40 à +70 °C. Température de stockage : -45 à +80 °C.Description de la sécurité : Description de la sécurité : Equipement : Appareils associés et matériel électrique ne produisant pas d'étincelles. Paramètres de sécurité : Uo = 10,5 V, Io = 22 mA, Po = 56 mW aux bornes 7-8, 9-10. Um = 250 Vrms ou Vdc, -40 °C ≤ Ta ≤ 70 °C.Montage : Rail DIN 35 mm, avec ou sans bus d'alimentation ou sur carte Term. Board. Poids : environ 135 g. Connexion : Par borniers à vis débrochables polarisés pour accueillir des terminaisons jusqu'à 2,5 mm² (13 AWG). Dimensions : Largeur 12,5 mm, Profondeur 12,5 mm : Largeur 12,5 mm, profondeur 123 mm, hauteur 120 mm : 1État : ACTIF
