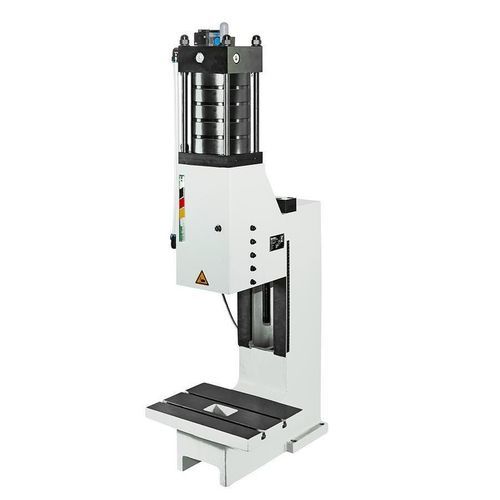

Presse pneumatique 56 LPL

à contrôle manuelavec pédale de contrôleà action directe

Type de produit

• Presse pneumatique linéaire
• Commande : bouton de démarrage ou déclenchement par contact outil
• Génération de la force : vérin pneumatique

Table des dimensions
A2 : 950
B : 760
C : 715
D : 340
E : 200
F : 150
G : 120
U : 44
V : Ø 25 H7
X : 115-370
X1 : 4 (5,9)
Ymax : 1540

Accessoires / Options
Socle

• Presse standard sans accessoires
• Presse standard avec portée agrandie
• Presse standard avec hauteur d'installation agrandie

Accessoires

• Goujon de serrage sans collerette
• Goujon de serrage avec collerette
• Base de presse env. H env. 800 x L 690 x P 565 mm réglable avec éléments de palier machine
• Base de presse env. H env. 700 x L 690 x P 565 mm réglable avec éléments de palier machine
• Table de support pour fixation latérale sur la base de presse (côté gauche), hauteur réglable
• Table de support pour fixation latérale sur la base de presse (côté droit), hauteur réglable
• Compteur de courses pneumatique
• Commande supplémentaire par bouton pour déclenchement défini (par ex. pour ateliers protégés)
• Pédale
• Plaque de centrage avec perçage central

Table coulissante

• Table coulissante haute capacité, mécanique
• Table coulissante haute capacité, mécanique avec verrou

Support de serrage

• Support de serrage env. H 160 x L 130 x P 58 mm (uniquement pour colonnes avec portée agrandie)
• Support de serrage env. H 160 x L 130 x P 118 mm (uniquement pour colonnes avec portée agrandie)

Caractéristiques particulières
Guidage prismatique réglable sans jeu. La pièce serrée peut être retirée vers l'avant sans endommager le goujon de serrage.

Caractéristiques techniques

• Type de presse : presses pneumatiques à action linéaire
• Commande : bouton ou déclenchement par contact outil
• Portée : 200 mm
• Hauteur d'installation réglable : 120 - 370 mm
• Course : 4 mm, 5,9 mm avec outil sécurisé
• Force de pressage / pression de service : 56 kN / 6,5 bar
• Génération de force : vérin pneumatique
• Pression de service : 3 – 6,5 bar
• Perçage de localisation : Ø25 H7
• Pièce serrée : pièce de serrage amovible
• Guidage anti-rotation : guidage prismatique
• Réglage antipatinage du guidage : par lames de réglage
• Réglage en hauteur de l'organe de guidage : crémaillère
• Fixation de l'organe de guidage par vis : 170 Nm
• Raccord flexible : 1/2‘‘
• Couleur standard : RAL 7035
• Poids : 213 kg
