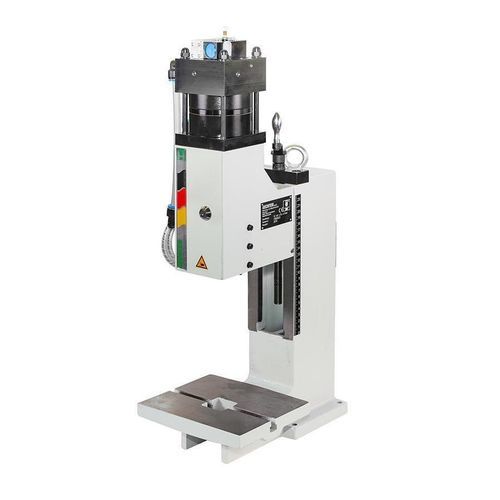

Presse pneumatique 8 LPL

de formagepour assemblage

Présentation
La presse pneumatique linéaire LPL fournit une force de 8 kN avec une course de 4 mm (5,9 mm avec outil sécurisé). Conçue pour des opérations répétitives d'emmanchement, d'assemblage et de formage nécessitant une hauteur d'installation réglable et une guidage précis.

Tableau des dimensions

• A2 : 800
• B : 580
• C : 415
• D : 200
• E : 120
• F : 92
• G : 75
• U : 21
• V : Ø 10 H7
• X : 73-240
• X1 : 4 (5,9)
• Ymax : 778

Accessoires / Options (sélection montrée sur la page)

• Socle : Presse standard sans accessoires
• Presse standard avec portée augmentée
• Presse standard avec hauteur d'installation augmentée
• Pédale
• Plaque de centrage avec perçage central
• Socle de presse (env. H 800 x L 690 x P 565 mm) réglable avec éléments de palier machine
• Socle de presse (env. H 700 x L 690 x P 565 mm) réglable avec éléments de palier machine
• Table de support pour fixation latérale au socle de presse (côté gauche), réglable en hauteur
• Table de support pour fixation latérale au socle de presse (côté droit), réglable en hauteur
• Compteur de courses pneumatique
• Commande par bouton supplémentaire pour déclenchement défini (ex. ateliers protégés)
• Table coulissante haute charge (mécanique)
• Table coulissante haute charge, mécanique avec verrou
• Variantes de support de serrage (env. H 160 x L 130 x H 58 mm et H 160 x L 130 x H 118 mm)

Particularité
Guidage prismatique réglable sans jeu. Le morceau à serrer se retire vers l'avant sans endommager la goupille de serrage. Montage : 2x DIN 650 M8x10.

Caractéristiques techniques

• Type de presse : Presse pneumatique à action linéaire
• Mode de commande : Bouton de démarrage ou déclenchement par contact outil
• Portée : 120 mm
• Hauteur d'installation réglable : 73 – 240 mm
• Force de pressage / course de puissance / pression de service : 8 kN / 7,8 bar
• Course : 4 mm (5,9 mm avec outil sécurisé)
• Génération de la force : Vérin pneumatique
• Pression de service : 3 - 7,8 bar
• Perçage de localisation : Ø10 H7
• Pièce serrée : Pièce serrée amovible
• Guidage anti-rotation : Guidage prismatique
• Guidage réglable sans jeu : Par cales d'ajustement
• Réglage en hauteur du groupe de guidage : Manivelle
• Fixation du groupe de guidage par vis (couple) : 90 Nm
• Raccord pneumatique : 1/4"
• Couleur standard : RAL 7035
• Poids : 40 kg
