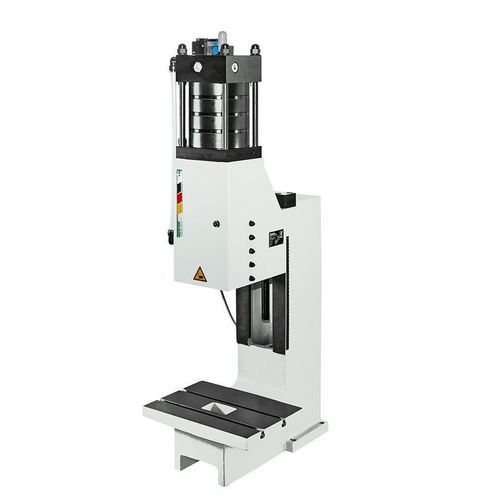

Presse pneumatique 45 LPL

de formagepour assemblageà genouillère

Produit
Presse à genouillère pneumatique LPL, force de pression 45 kN. Conçue pour des opérations répétitives d'emboutissage, d'assemblage et de sertissage en production industrielle.

Tableau des dimensions
A2: 950
B: 760
C: 715
D: 340
E: 200
F: 150
G: 120
U: 44
V: Ø 25 H7
X: 115-370
X1: 4 (5,9)
Ymax: 1465

Fournitures / Accessoires

• Base : Presse standard sans accessoires
• Base : Presse standard avec ouverture augmentée
• Base : Presse standard avec hauteur d'installation augmentée
• Accessoire : Pointe de serrage sans collerette
• Accessoire : Pointe de serrage avec collerette
• Accessoire : Socle de presse env. H 800 x L 690 x P 565 mm réglable avec éléments d'appui
• Accessoire : Socle de presse env. H 700 x L 690 x P 565 mm réglable avec éléments d'appui
• Accessoire : Table de support pour montage latéral sur le socle de presse (gauche), hauteur réglable
• Accessoire : Table de support pour montage latéral sur le socle de presse (droit), hauteur réglable
• Accessoire : Compteur de courses pneumatique
• Accessoire : Commande à bouton supplémentaire pour déclenchement défini (ex. ateliers protégés)
• Accessoire : Pédale
• Accessoire : Platine de centrage avec perçage central
• Table coulissante : Table coulissante heavy-duty, mécanique
• Table coulissante : Table coulissante heavy-duty, mécanique avec boulon de verrouillage
• Support de serrage : Support de serrage env. H 160 x L 130 x H 58 mm (uniquement pour colonnes avec surplomb augmenté)
• Support de serrage : Support de serrage env. H 160 x L 130 x H 118 mm (uniquement pour colonnes avec surplomb augmenté)

Caractéristiques uniques
Guidage prismatique réglable sans jeu. Le morceau serré peut être retiré vers l'avant sans endommager la pointe de serrage.

Caractéristiques techniques

• Type de presse : Presse à genouillère pneumatique
• Commande : Bouton de démarrage ou déclenchement par contact outil
• Portée : 200 mm
• Hauteur d'installation réglable : 120 - 370 mm
• Course : 4 mm ; 5,9 mm avec outil sécurisé
• Force de pression / pression de service : 45 kN / 6,5 bar
• Production de force : Vérin pneumatique
• Pression de service : 3 – 6,5 bar
• Alésage de positionnement : Ø25 H7
• Morceau serré : Morceau serré démontable
• Guidage anti-rotation : Guidage prismatique
• Guidage réglable sans jeu : Par cales de réglage
• Réglage hauteur unité de guidage : Cliquet
• Fixation unité guidage par vis : 170 Nm
• Raccord pneumatique : 1/2"
• Couleur standard : RAL 7035
• Poids : 208 kg
