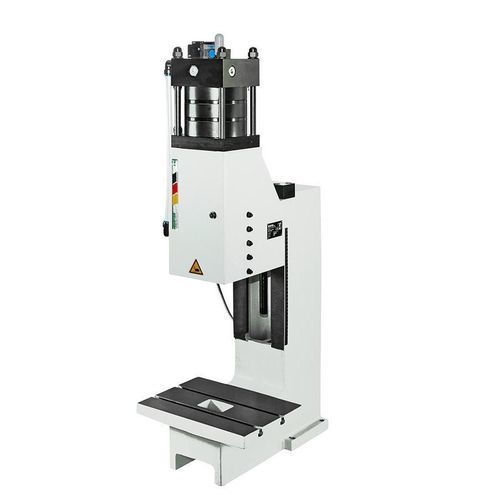

Presse pneumatique 33 LPL

à genouillèreavec pédale de contrôle

Dimensions
A2: 950
B: 760
C: 715
D: 340
E: 200
F: 150
G: 120
U: 44
V: Ø 25 H7
X: 115-370
X1: 4 (5,9)
Ymax: 1390

Accessoires (exemples indiqués sur la fiche produit)

• Presse standard sans accessoires
• Presse standard avec gorge agrandie
• Presse standard avec hauteur d'installation agrandie
• Compteur de courses pneumatique
• Commande par bouton-poussoir supplémentaire pour déclenchement défini (p. ex. pour ateliers protégés)
• Pédale
• Platine de centrage avec perçage central
• Goupille de serrage sans collerette
• Goupille de serrage avec collerette
• Socle de presse env. H 800 x L 690 x P 565 mm réglable avec éléments de palier machine
• Socle de presse env. H 700 x L 690 x P 565 mm réglable avec éléments de palier machine
• Tablette de support pour fixation latérale au socle de presse (côté gauche), hauteur réglable
• Tablette de support pour fixation latérale au socle de presse (côté droit), hauteur réglable
• Table coulissante lourde, mécanique
• Table coulissante lourde, mécanique avec verrou
• Butoir d'appui env. H 160 x L 130 x H 58 mm (pour colonnes avec débattement agrandi)
• Butoir d'appui env. H 160 x L 130 x H 118 mm (pour colonnes avec débattement agrandi)

Particularité GECHTER
Prisme de guidage réglable sans jeu. Le pièce de serrage peut être retirée vers l'avant sans endommager la goupille de serrage.

Caractéristiques techniques

• Type de presse : Presse à genouillère pneumatique
• Commande : Bouton de démarrage ou déclenchement par contact outil
• Déport : 200 mm
• Hauteur d'installation réglable : 120 - 370 mm
• Course : 4 mm (5,9 mm avec outil sécurisé)
• Force de pressage / pression de service : 33 kN / 6,5 bar
• Génération de force : Vérin pneumatique
• Pression de service : 3 – 6,5 bar
• Alésage d'emplacement : Ø25 H7
• Pièce serrée : Pièce de serrage amovible
• Guidage anti-rotation : Guidage prismatique
• Guidage réglable sans jeu : Par clavette de réglage
• Réglage de hauteur du guidage : Cliquet
• Fixation du guidage par vis : 170 Nm
• Raccord pneumatique : 1/2''
• Couleur standard : RAL 7035
• Poids : 203 kg
