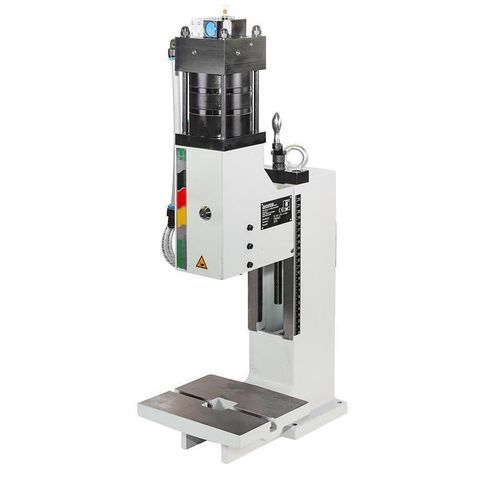

Presse pneumatique 12 LPL

à compressionavec pédale de contrôle

Présentation du produit
Presse pneumatique linéaire LPL avec une force d'appui de 12 kN. Commande par bouton de démarrage ou déclenchement par contact outil. Transmission de la force par vérin pneumatique. Course 4 mm (5,9 mm avec outil de sécurité). Hauteur d'installation réglable 73 – 240 mm. Porte-à-faux 120 mm. Alésage de positionnement Ø10 H7. Pièce de serrage amovible. Guidage prismatique réglable sans jeu. Réglage de la hauteur par manivelle. Couleur standard RAL 7035. Poids env. 42 kg.

Tableau des dimensions
A2 : 800
B : 580
C : 415
D : 200
E : 120
F : 92
G : 75
U : 21
V : Ø 10 H7
X : 73-240
X1 : 4 (5,9)
Ymax : 929

Accessoires et variantes (exemples)

• Socle : Presse standard avec hauteur d'installation agrandie
• Presse standard sans accessoires
• Presse standard avec porte-à-faux agrandi

Accessoires

• Plaque de centrage avec perçage central
• Socle de presse H env. 800 x L 690 x P 565 mm réglable avec éléments de palier machine
• Socle de presse H env. 700 x L 690 x P 565 mm réglable avec éléments de palier machine
• Tablette de support pour montage latéral sur le socle (côté gauche), hauteur réglable
• Tablette de support pour montage latéral sur le socle (côté droit), hauteur réglable
• Compteur de courses pneumatique
• Commande supplémentaire par bouton-poussoir pour déclenchement défini (ex. : ateliers protégés)
• Pédale

Table coulissante

• Table coulissante haute charge, mécanique
• Table coulissante haute charge, mécanique avec verrou

Banc de serrage

• Banc de serrage env. H 160 x L 130 x P 58 mm (uniquement pour colonnes avec porte-à-faux agrandi)
• Banc de serrage env. H 160 x L 130 x P 118 mm (uniquement pour colonnes avec porte-à-faux agrandi)

Caractéristiques particulières
Guidage prismatique réglable sans jeu. Le morceau de serrage est amovible vers l'avant sans endommager le goupille de serrage.

Caractéristiques / spécifications techniques

• Type de presse : Presse pneumatique linéaire
• Commande : Bouton de démarrage ou déclenchement par contact outil
• Porte-à-faux : 120 mm
• Hauteur d'installation réglable : 73 – 240 mm
• Course : 4 mm (5,9 mm avec outil de sécurité)
• Force d'appui : 12 kN
• Génération de la force : Vérin pneumatique
• Pression de service : 3 - 7,8 bar
• Alésage de positionnement : Ø10 H7
• Pièce de serrage : Pièce de serrage amovible
• Guidage : Prisme, réglable sans jeu par cales de réglage
• Réglage en hauteur : Manivelle
• Couple de serrage par vis : 90 Nm
• Raccord tuyau pneumatique : 1/4"
• Couleur standard : RAL 7035
• Poids : 42 kg
