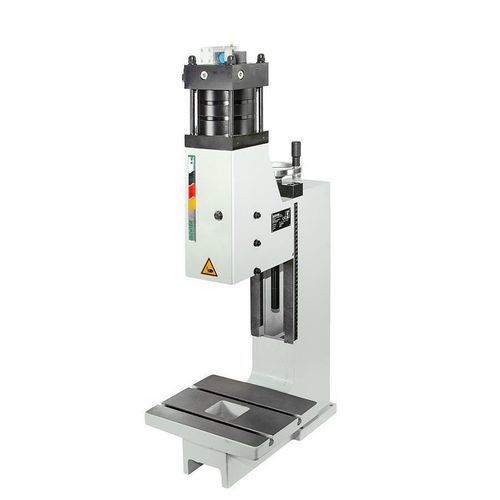

Presse pneumatique 20 LPL

à genouillèreavec pédale de contrôle

Général
Presse à genouillère pneumatique de la série LPL avec une force nominale de 20 kN. Conçue pour des opérations de sertissage et d'assemblage de précision, équipée d'un élément de serrage amovible et d'une guidage prismatique réglable et sans jeu. Hauteur d'installation et course adaptées aux productions répétitives et aux changements d'outillage.

Table des dimensions
A2: 930
B: 650
C: 590
D: 300
E: 160
F: 130
G: 100
U: 29
V: Ø 15 H7
X: 100-320
X1: 4 (5,9)
Ymax: 1161

Accessoires / Fournitures

• Presse standard sans accessoires
• Presse standard avec ouverture (gorge) agrandie
• Presse standard avec hauteur d'installation agrandie
• Socle de presse H env. 700 x L 690 x P 565 mm, réglable avec éléments de support machine
• Table de support pour fixation latérale au socle (côté gauche), hauteur réglable
• Table de support pour fixation latérale au socle (côté droit), hauteur réglable
• Compteur de courses pneumatique
• Commande supplémentaire par bouton-poussoir pour déclenchement défini (ex. ateliers protégés)
• Fichier-pédale
• Plaque de centrage avec perçage central
• Broche de serrage sans collerette
• Broche de serrage avec collerette
• Socle de presse H env. 800 x L 690 x P 565 mm, réglable avec éléments de support machine
• Table coulissante robuste, mécanique
• Table coulissante robuste, mécanique avec verrou
• Vérin de bridage env. H 160 x L 130 x H 118 mm (pour montants avec porte-à-faux agrandi)
• Vérin de bridage env. H 160 x L 130 x H 58 mm (pour montants avec porte-à-faux agrandi)

Points distinctifs
Guidage prismatique réglable sans jeu pour un guidage anti-rotation fiable. L'élément de serrage amovible peut être retiré vers l'avant sans abîmer la broche de serrage, facilitant les changements de pièces.

Caractéristiques / Spécifications techniques

• Gamme: LPL
• Force nominale: 20 kN
• Mode de commande: Bouton de démarrage ou déclenchement par contact outil
• Porte-à-faux: 160 mm
• Hauteur d'installation réglable: 100 - 315 mm
• Course: 4 mm (5,9 mm avec outillage sécurisé)
• Force / pression de service: 20 kN / 7 bar
• Génération de force: Vérin pneumatique
• Plage de pression: 3 - 7 bar
• Perçage d'accueil: Ø15 H7
• Élément serrage: Élément de serrage amovible
• Guidage anti-rotation: Guidage prismatique
• Réglage du jeu du guidage: Par cales de réglage
• Réglage en hauteur du bloc de guidage: Manivelle
• Couple de serrage par vis: 120 Nm
• Raccord pneumatique: 1/4"
• Couleur standard: RAL 7035
• Poids: 96 kg
