Presse pneumatique 13 LPL
pour assemblageavec pédale de contrôleà action directe

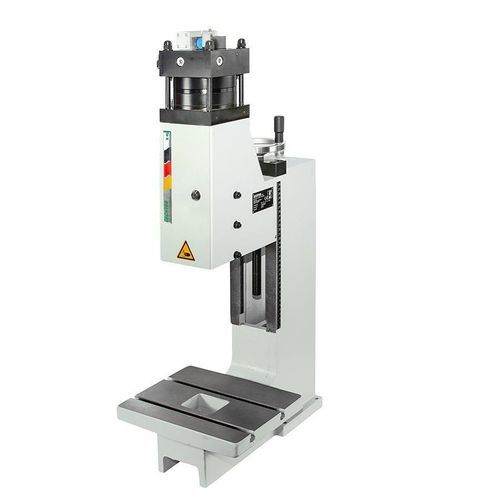

Presse pneumatique - 13 LPL - GECHTER - pour assemblage / avec pédale de contrôle / à action directe
Presse pneumatique - 13 LPL - GECHTER - pour assemblage / avec pédale de contrôle / à action directe
Presse pneumatique - 13 LPL - GECHTER - pour assemblage / avec pédale de contrôle / à action directe - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Actionnement
pneumatique
Fonction
pour assemblage
Autres caractéristiques
avec pédale de contrôle, à action directe
Force

13 kN

Course

Max: 5,9 mm
(0,232 in)

Min: 4 mm
(0,157 in)

Pression max.

Max: 7 bar
(102 psi)

Min: 3 bar
(44 psi)

Poids

94 kg
(207 lb)

Description

Aperçu
  • Presse pneumatique à action linéaire conçue pour les opérations de pressage de précision et les tâches d'assemblage.
  • Commande : bouton de démarrage ou déclenchement par contact avec l'outil.


Tableau des cotes
A2: 930
B: 650
C: 590
D: 300
E: 160
F: 130
G: 100
U: 29
V: Ø 15 H7
X: 100-320
X1: 4 (5,9)
Ymax: 1101

Accessoires et options
  • Châssis : Presse standard sans accessoires
  • Châssis : Presse standard avec porte-à-faux agrandi
  • Châssis : Presse standard avec hauteur d'installation agrandie
  • Socle de presse env. H env. 700 x L 690 x P 565 mm réglable avec éléments de palier machine
  • Socle de presse env. H env. 800 x L 690 x P 565 mm réglable avec éléments de palier machine
  • Table de support pour fixation latérale au socle de la presse (côté gauche), hauteur réglable
  • Table de support pour fixation latérale au socle de la presse (côté droit), hauteur réglable
  • Compteur de courses pneumatique
  • Commande à bouton supplémentaire pour déclenchement défini (par ex. pour ateliers protégés)
  • Commande au pied
  • Platine de centrage avec perçage central
  • Goupille de serrage sans collerette
  • Goupille de serrage avec collerette
  • Table coulissante haute charge, mécanique
  • Table coulissante haute charge, mécanique avec verrou
  • Bloc de serrage env. H 160 x L 130 x P 118 mm (uniquement pour bâti avec porte-à-faux agrandi)
  • Bloc de serrage env. H 160 x L 130 x P 58 mm (uniquement pour bâti avec porte-à-faux agrandi)


Points forts
  • Guidage prismatique réglable sans jeu. Le morceau serré peut être retiré vers l'avant sans endommager la goupille de serrage.
  • Fixation de la table : 2x DIN 650 M8x10 (illustré)


Caractéristiques / spécifications techniques
  • Type de presse : Presse pneumatique à action linéaire
  • Mode de commande : Bouton ou déclenchement par contact d'outil
  • Portée (overhang) : 160 mm
  • Hauteur d'installation réglable : 100 - 315 mm
  • Longueur de course : 4 mm, 5,9 mm avec outil sécurisé
  • Force de pressage / pression de service : 13 kN / 7 bar
  • Génération de la force : Vérin pneumatique
  • Pression de service : 3 - 7 bar
  • Alésage de positionnement : Ø15 H7
  • Pièce serrée : Pièce de serrage amovible
  • Guidage anti-rotation : Guidage prismatique
  • Guidage réglable sans jeu : Par cales de réglage
  • Réglage en hauteur de l'ensemble guide : Manivelle
  • Couple de serrage par vis de fixation de l'ensemble guide : 120 Nm
  • Raccordement flexible : 1/4"
  • Couleur standard : RAL 7035
  • Poids : 94 kg
