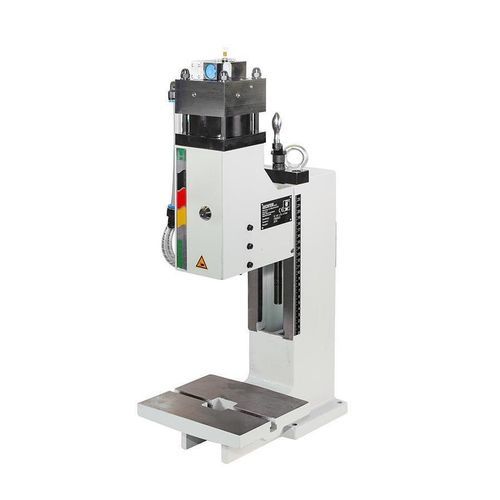

Presse pneumatique 4 LPL

pour assemblageavec pédale de contrôle

Aperçu
Presse pneumatique linéaire conçue pour les opérations de pressage et d'assemblage de précision. Commande par bouton-poussoir ou déclenchement par contact d'outil. Pièce de serrage amovible et guidage prismatique réglable sans jeu permettant une manipulation sûre sans endommager la pièce serrée.

Tableau des dimensions
A2 : 800
B : 580
C : 415
D : 200
E : 120
F : 92
G : 75
U : 21
V : Ø 10 H7
X : 73-240
X1 : 4 (5,9)
Ymax : 778

Accessoires / Fournitures

• Presse standard sans accessoires
• Presse standard avec portée agrandie
• Presse standard avec hauteur d'installation augmentée
• Table d'appui pour fixation latérale sur le bâti de la presse (côté droit), réglable en hauteur
• Compteur de courses pneumatique
• Commande bouton-poussoir supplémentaire pour déclenchement défini (ex. ateliers protégés)
• Pédale
• Plaque de centrage avec perçage central
• Sous-ensemble presse H env. 800 x L 690 x P 565 mm réglable avec éléments de palier machine
• Sous-ensemble presse H env. 700 x L 690 x P 565 mm réglable avec éléments de palier machine
• Table d'appui pour fixation latérale sur le bâti de la presse (côté gauche), réglable en hauteur
• Table coulissante haute charge, mécanique
• Table coulissante haute charge, mécanique avec verrouillage
• Pièce de bridage env. H 160 x L 130 x P 118 mm (uniquement pour colonnes à portée agrandie)
• Pièce de bridage env. H 160 x L 130 x P 58 mm (uniquement pour colonnes à portée agrandie)

Exclusivité GECHTER
Guidage prismatique réglable sans jeu. La pièce serrée peut être retirée vers l'avant sans endommager le pion de serrage. 2x fixation en encoche table DIN 650 M8x10.

Caractéristiques techniques

• Type de presse : Presse pneumatique à action linéaire
• Mode d'actionnement : Bouton-poussoir ou déclenchement par contact d'outil
• Portée : 120 mm
• Hauteur d'installation réglable : 73 – 240 mm
• Force de pressage / course utile / pression de service : 4 kN / 7,8 bar
• Longueur de course : 4 mm (5,9 mm avec outil sécurisé)
• Force de pressage / pression de service (entrée alternative) : 56 kN / 6,5 bar
• Génération de force : Vérin pneumatique
• Pression de service (plage) : 3 - 7,8 bar
• Perçage de repère : Ø10 H7
• Pièce serrée : Pièce de serrage amovible
• Guidage anti-rotation : Guidage prismatique
• Guidage réglable sans jeu : Par lisse de réglage
• Réglage de hauteur du groupe de guidage : Manivelle
• Fixation du groupe de guidage par vis : 90 Nm
• Raccord tuyau : 1/4"
• Couleur standard : RAL 7035
• Poids : 36 kg
