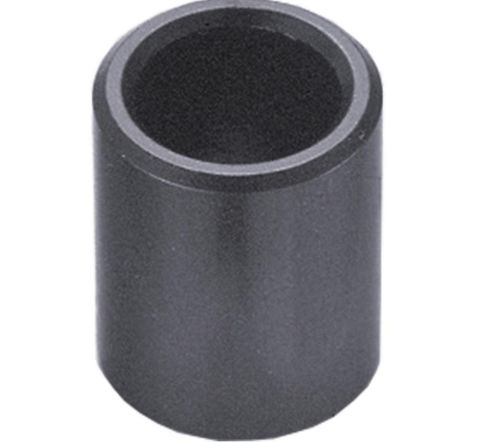

Douille de centrage BJ724

Description
Coussinet de localisation pour plaques de montage conçu pour être utilisé avec une vis à tête cylindrique M8 (empreinte hexagonale). Rectifié avec précision, acier SK95 trempé et revenu, finition oxyde noir, destiné à assurer un positionnement précis et une répétabilité dans les montages et opérations d'usinage.

Options / Tableau

• Référence (Part Number) : BJ724-08001
• SKU / Identifiant article : 142588
• Diamètre extérieur (D) : 12 mm
• Diamètre intérieur (D1) : 8,5 mm
• Hauteur totale (H) : 15 mm

Types de produits

• Coussinet de localisation — pour composants de taille M8

Caractéristiques techniques

• Modèle : BJ724
• Pièce sélectionnée : BJ724-08001
• Application : Positionnement d'un composant sur une plaque de montage à l'aide d'une vis à tête cylindrique M8
• Matériau : Acier SK95 trempé et revenu
• Finition : Rectifié de précision avec finition oxyde noir
• Dimensions : D 12 mm, D1 8,5 mm, H 15 mm
• SKU / Identifiant article : BJ724-08001 / 142588
