Pion de centrage BJ722

Description du produit

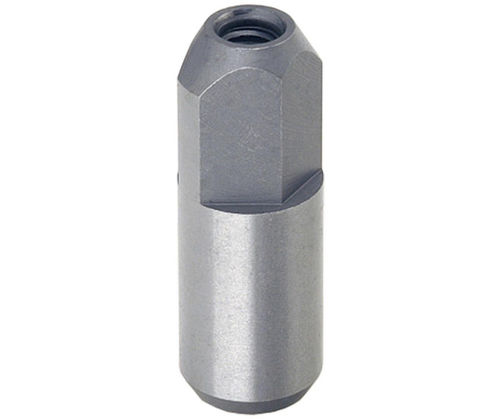

Les goupilles de localisation de type diamant BJ722 sont conçues pour positionner et aligner avec précision les montages et pièces à usiner lors d'opérations d'usinage et d'assemblage. Fabriquées en acier SK95, chaque goupille est trempée et rectifiée avec précision, et peut servir de butée trempée ou de pied de montage.

Applications

• Alignement de montages et gabarits en usinage et assemblage
• Positionnement précis des pièces sur plaques de montage
• Butées trempées et pieds pour montages

Types de produits

• BJ720 — Goupilles de localisation — Rondes
• BJ722 — Goupilles de localisation — Diamant

Options de référence

• M3X0.50 | D = 6 mm | L = 20 mm | L1 = 9 mm | L2 = 6 mm | L3 = 2 mm | W = 1.8 mm | Réf. BJ722-06001
• M3X0.50 | D = 8 mm | L = 25 mm | L1 = 11 mm | L2 = 6 mm | L3 = 3 mm | W = 2.2 mm | Réf. BJ722-08001
• M3X0.50 | D = 10 mm | L = 30 mm | L1 = 13 mm | L2 = 6 mm | L3 = 3 mm | W = 3.0 mm | Réf. BJ722-10001
• M5X0.80 | D = 12 mm | L = 34 mm | L1 = 14 mm | L2 = 10 mm | L3 = 4 mm | W = 3.5 mm | Réf. BJ722-12001
• M5X0.80 | D = 14 mm | L = 38 mm | L1 = 15 mm | L2 = 10 mm | L3 = 4 mm | W = 4.0 mm | Réf. BJ722-14001
• M5X0.80 | D = 16 mm | L = 42 mm | L1 = 16 mm | L2 = 10 mm | L3 = 4 mm | W = 5.0 mm | Réf. BJ722-16001
• M5X0.80 | D = 18 mm | L = 46 mm | L1 = 17 mm | L2 = 10 mm | L3 = 5 mm | W = 5.5 mm | Réf. BJ722-18001
• M5X0.80 | D = 20 mm | L = 47 mm | L1 = 17 mm | L2 = 10 mm | L3 = 5 mm | W = 6.0 mm | Réf. BJ722-20001
• M5X0.80 | D = 22 mm | L = 49 mm | L1 = 19 mm | L2 = 10 mm | L3 = 5 mm | W = 7.0 mm | Réf. BJ722-22001
• M5X0.80 | D = 25 mm | L = 49 mm | L1 = 19 mm | L2 = 10 mm | L3 = 5 mm | W = 8.0 mm | Réf. BJ722-25001

Documents
Fiche technique (PDF) disponible sur demande.

Accessoires / Articles associés

• NKL — Outil d'extraction de goupille (marteau à inertie) pour le retrait des goupilles de localisation
• 02020, 031x, 03108, BJ401, BJ710 — variantes et styles de goupilles de localisation

Caractéristiques techniques

• Matériau : acier SK95
• Traitement / finition : trempé et rectifié avec précision
• Fonction : positionnement et alignement précis des montages et pièces ; peut servir de butées trempées ou de pieds de montage
• Tailles de filetage disponibles : M3 x 0,50, M5 x 0,80
• Diamètres et longueurs disponibles : D = 6, 8, 10, 12, 14, 16, 18, 20, 22, 25 mm (voir options de référence)
• Références : BJ722-06001 à BJ722-25001
