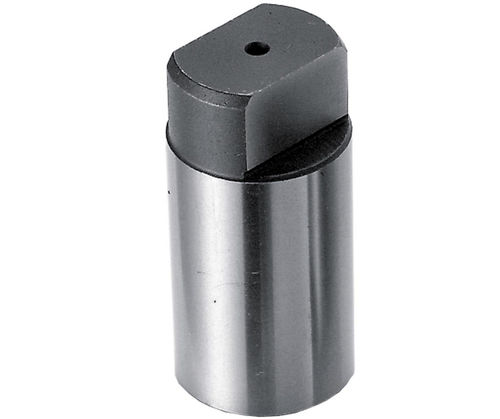

Pion de centrage à tige taraudée BJ710 series

Présentation du produit
Ces clavettes de positionnement servent à positionner une plaque d'outillage sur une table machine équipée d'alésages de localisation 30G6. Fabrication en acier 1045, durci et rectifié de précision avec finition en oxyde noir.

Application
Pour plaques d'outillage comportant des alésages de localisation 30G6 sur la table machine.

Variantes produit

• ID 142543 — SKU BJ710-14030 — Filetage M6 x 1.00 (profondeur 10 mm) — D 30 mm — D1 29 mm — L 64 mm — L1 15 mm — W 14 mm
• ID 142544 — SKU BJ710-18030 — Filetage M6 x 1.00 (profondeur 10 mm) — D 30 mm — D1 29 mm — L 64 mm — L1 15 mm — W 18 mm
• ID 142545 — SKU BJ710-20030 — Filetage M6 x 1.00 (profondeur 10 mm) — D 30 mm — D1 29 mm — L 64 mm — L1 15 mm — W 20 mm
• ID 142546 — SKU BJ710-22030 — Filetage M6 x 1.00 (profondeur 10 mm) — D 30 mm — D1 29 mm — L 64 mm — L1 15 mm — W 22 mm

Types de produits connexes

• Goupilles de localisation / Clavette de positionnement
• Pour plaques d'outillage avec alésages 30G6

Caractéristiques / Spécifications techniques

• Modèle : BJ710
• Matériau : Acier 1045
• Traitement thermique : Trempé
• Finition : Oxyde noir
• Fabrication : Rectifié de précision
• Filetage (sur variantes) : M6 x 1.00, profondeur 10 mm
• Dimensions communes : D = 30 mm, D1 = 29 mm, L = 64 mm, L1 = 15 mm
• Largeurs disponibles (W) : 14 mm, 18 mm, 20 mm, 22 mm
• Utilisation typique : Positionnement de plaques d'outillage sur tables machines avec alésages 30G6
