Pion de centrage à tige taraudée BJ720 series

Présentation

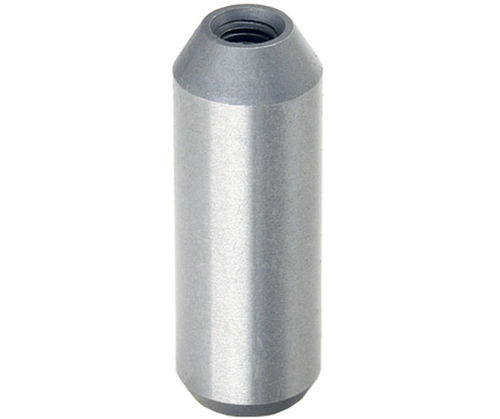

Ces goupilles de positionnement à tête ronde permettent de positionner et d'aligner avec précision des montages et des pièces. Fabriquées en acier SK95, elles sont trempées et rectifiées avec précision. Elles peuvent également servir d'arrêt trempé ou de pieds pour montages.

Types de produit

• BJ720 — Goupilles de positionnement — Tête ronde
• BJ722 — Goupilles de positionnement — Tête losange

Options de pièces

• ID 129782 — Référence BJ720-06001 — Filetage M3X0.50 — D 6 mm — L 20 mm — L1 2 mm — L2 6 mm
• ID 129783 — Référence BJ720-08001 — Filetage M3X0.50 — D 8 mm — L 25 mm — L1 3 mm — L2 6 mm
• ID 142547 — Référence BJ720-10001 — Filetage M3X0.50 — D 10 mm — L 30 mm — L1 3 mm — L2 6 mm
• ID 142548 — Référence BJ720-12001 — Filetage M5X0.80 — D 12 mm — L 34 mm — L1 4 mm — L2 10 mm
• ID 142549 — Référence BJ720-14001 — Filetage M5X0.80 — D 14 mm — L 38 mm — L1 4 mm — L2 10 mm
• ID 142550 — Référence BJ720-16001 — Filetage M5X0.80 — D 16 mm — L 42 mm — L1 4 mm — L2 10 mm
• ID 142551 — Référence BJ720-18001 — Filetage M5X0.80 — D 18 mm — L 46 mm — L1 5 mm — L2 10 mm
• ID 142552 — Référence BJ720-20001 — Filetage M5X0.80 — D 20 mm — L 47 mm — L1 5 mm — L2 10 mm
• ID 142553 — Référence BJ720-22001 — Filetage M5X0.80 — D 22 mm — L 49 mm — L1 5 mm — L2 10 mm
• ID 142554 — Référence BJ720-25001 — Filetage M5X0.80 — D 25 mm — L 49 mm — L1 5 mm — L2 10 mm

Documents / Médias
Fichier PDF des spécifications disponible (fiche technique produit).

Caractéristiques techniques

• Matériau : acier SK95
• État : trempé et rectifié avec précision
• Variantes : tête ronde (BJ720) ou tête losange (BJ722)
• Utilisations typiques : positionnement et alignement précis des montages et des pièces ; peut être utilisé comme arrêt trempé ou comme pieds de montage
• Diamètres disponibles (D) : 6, 8, 10, 12, 14, 16, 18, 20, 22, 25 mm
• Types de filetage par gamme : M3X0.50 pour D 6–10 mm ; M5X0.80 pour D 12–25 mm
• Longueurs totales (L) disponibles indiquées pour chaque référence ci‑dessus
