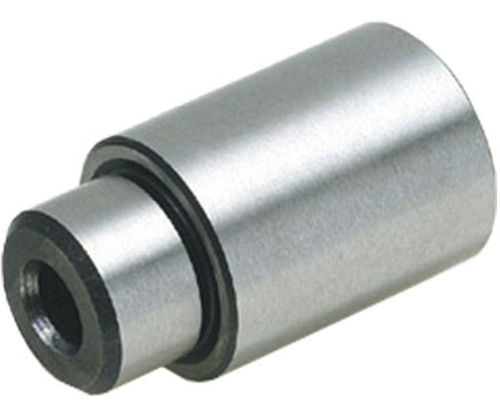

Pion de centrage embase à six pans BJ401 series

à tige taraudée

Description
Ces goupilles de positionnement de bord sont conçues pour positionner et aligner précisément les montages et les pièces. Elles peuvent également servir d'arrêt trempé ou de pieds pour montages. La goupille ronde est fixée par une vis à tête cylindrique à six pans creux. Fabriquées en acier SK95, trempé, rectifié avec une finition oxyde noir.

Options de pièces

• BJ401-04001 — SKU: 142529; Référence: BJ401-04001; Filetage: M4; D: 10 mm; D1: 15 mm; H: 10 mm; H1: 8 mm; H2: 5 mm
• BJ401-04002 — SKU: 142530; Référence: BJ401-04002; Filetage: M4; D: 10 mm; D1: 15 mm; H: 20 mm; H1: 8 mm; H2: 5 mm
• BJ401-06001 — SKU: 142531; Référence: BJ401-06001; Filetage: M6; D: 15 mm; D1: 20 mm; H: 15 mm; H1: 10 mm; H2: 7 mm
• BJ401-06002 — SKU: 142532; Référence: BJ401-06002; Filetage: M6; D: 15 mm; D1: 20 mm; H: 25 mm; H1: 10 mm; H2: 7 mm
• BJ401-10001 — SKU: 142533; Référence: BJ401-10001; Filetage: M10; D: 20 mm; D1: 30 mm; H: 15 mm; H1: 12 mm; H2: 11 mm
• BJ401-10002 — SKU: 142534; Référence: BJ401-10002; Filetage: M10; D: 20 mm; D1: 30 mm; H: 35 mm; H1: 12 mm; H2: 11 mm
• BJ401-12001 — SKU: 142535; Référence: BJ401-12001; Filetage: M12; D: 25 mm; D1: 40 mm; H: 20 mm; H1: 15 mm; H2: 13 mm
• BJ401-12002 — SKU: 142536; Référence: BJ401-12002; Filetage: M12; D: 25 mm; D1: 40 mm; H: 40 mm; H1: 15 mm; H2: 13 mm

Médias / Documents
Fiche technique PDF disponible pour le produit BJ401 (voir la documentation produit).

Caractéristiques techniques

• Modèle : BJ401
• Style : Goupille de positionnement de bord — cylindre
• Matériau : acier SK95
• Traitement / Finition : trempé, rectifié de précision, finition oxyde noir
• Fixation : goupille ronde montée et fixée par une vis à tête cylindrique à six pans creux
• Principaux usages : positionnement et alignement des montages et pièces; peut être utilisé comme arrêt trempé ou comme pieds de montage
• Tailles de filetage disponibles : M4, M6, M10, M12
• Dimensions variantes disponibles : voir les options de pièces ci‑dessus
