Pion de centrage à tige taraudée BJ723 series

Description

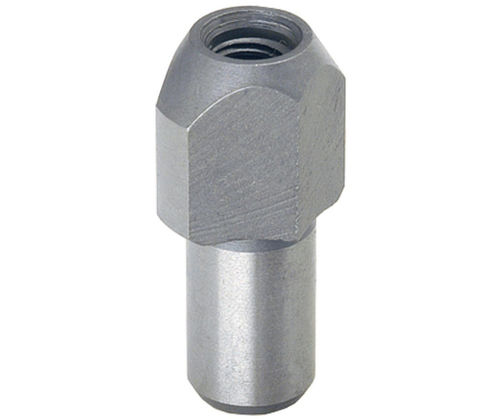

Les goupilles de positionnement à tête losange BJ723 permettent un positionnement et un alignement précis des montages et des pièces. Elles peuvent servir de points d'arrêt trempés et être utilisées comme pieds pour des montages. Fabriquées en acier SK95, les goupilles sont trempées et rectifiées avec précision pour garantir un ajustement et une répétabilité constants.

Types de produit

• BJ721 — Goupilles de positionnement — Tête ronde, avec épaulement
• BJ723 — Goupilles de positionnement — Tête losange, avec épaulement

Options de pièces

• BJ723-08021 — M3×0.50 — D 5 mm / D1 8 mm / L 10 mm
• BJ723-10021 — M3×0.50 — D 7 mm / D1 10 mm / L 11 mm
• BJ723-12021 — M5×0.80 — D 8 mm / D1 12 mm / L 13 mm
• BJ723-14021 — M5×0.80 — D 10 mm / D1 14 mm / L 15 mm
• BJ723-16021 — M5×0.80 — D 12 mm / D1 16 mm / L 18 mm
• BJ723-18021 — M5×0.80 — D 13 mm / D1 18 mm / L 20 mm
• BJ723-20021 — M5×0.80 — D 14 mm / D1 20 mm / L 22 mm
• BJ723-22021 — M5×0.80 — D 16 mm / D1 22 mm / L 22 mm
• BJ723-25021 — M5×0.80 — D 18 mm / D1 25 mm / L 25 mm

Médias
Fiches techniques disponibles au format PDF (feuille de spécifications produit).

Caractéristiques techniques

• Matériau : acier SK95
• État : trempé et rectifié avec précision
• Style de tête : losange
• Caractéristique : avec épaulement (pour positionnement positif et transfert de charge)
• Usages principaux : positionnement et alignement précis des montages et pièces ; peut servir d'arrêt trempé ou de pied pour montage
• Modèles : BJ723 (tête losange) ; modèle associé BJ721 (tête ronde)
• Tailles de filetage disponibles : M3×0.50, M5×0.80
• Diamètres D (p6) disponibles : 5, 7, 8, 10, 12, 13, 14, 16, 18 mm
• Tailles D1 correspondantes (h6) : 8, 10, 12, 14, 16, 18, 20, 22, 25 mm
