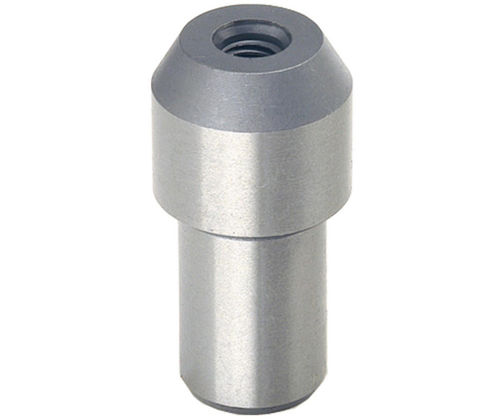

Pion de centrage à tige taraudée BJ721 series

Description du produit
Les goupilles de localisation rondes BJ721 sont utilisées pour positionner et aligner avec précision des montages et des pièces lors d'opérations d'usinage et d'assemblage. Elles peuvent également servir d'arrêts trempés ou de pieds pour montages. Fabriquées en acier SK95, trempées et rectifiées pour garantir une précision dimensionnelle constante.

Types de produit

• BJ721 — Goupille de localisation, tête ronde, avec épaulement
• BJ723 — Goupille de localisation, tête losange, avec épaulement

Options de pièces

• BJ721-08021 — Filetage : M3×0.50 | D p6 : 5 | D1 h6 : 8 | L : 10 | L1 : 9 | L2 : 4.5 | L3 : 3
• BJ721-10021 — Filetage : M3×0.50 | D p6 : 7 | D1 h6 : 10 | L : 11 | L1 : 11 | L2 : 4.5 | L3 : 3
• BJ721-12021 — Filetage : M5×0.80 | D p6 : 8 | D1 h6 : 12 | L : 13 | L1 : 12 | L2 : 8.0 | L3 : 4
• BJ721-14021 — Filetage : M5×0.80 | D p6 : 10 | D1 h6 : 14 | L : 15 | L1 : 13 | L2 : 8.0 | L3 : 4
• BJ721-16021 — Filetage : M5×0.80 | D p6 : 12 | D1 h6 : 16 | L : 18 | L1 : 14 | L2 : 8.0 | L3 : 4
• BJ721-18021 — Filetage : M5×0.80 | D p6 : 13 | D1 h6 : 18 | L : 20 | L1 : 15 | L2 : 8.0 | L3 : 5
• BJ721-20021 — Filetage : M5×0.80 | D p6 : 14 | D1 h6 : 20 | L : 22 | L1 : 15 | L2 : 8.0 | L3 : 5
• BJ721-22021 — Filetage : M5×0.80 | D p6 : 16 | D1 h6 : 22 | L : 22 | L1 : 17 | L2 : 8.0 | L3 : 5
• BJ721-25021 — Filetage : M5×0.80 | D p6 : 18 | D1 h6 : 25 | L : 25 | L1 : 17 | L2 : 8.0 | L3 : 5

Médias
Fiche technique (PDF) disponible pour ce produit.

Caractéristiques techniques

• Matériau : acier SK95
• Finition : trempé et rectifié
• Utilisations principales : positionnement et alignement précis des montages et des pièces ; peut servir d'arrêt trempé ou de pied de montage
• Styles de tête : ronde (BJ721) et losange (BJ723)
• Caractéristique : fourni avec épaulement
• Tailles de filetage disponibles dans les pièces listées : M3×0.50 et M5×0.80
• Plusieurs variantes avec diamètres et longueurs différents (voir Options de pièces ci-dessus)
