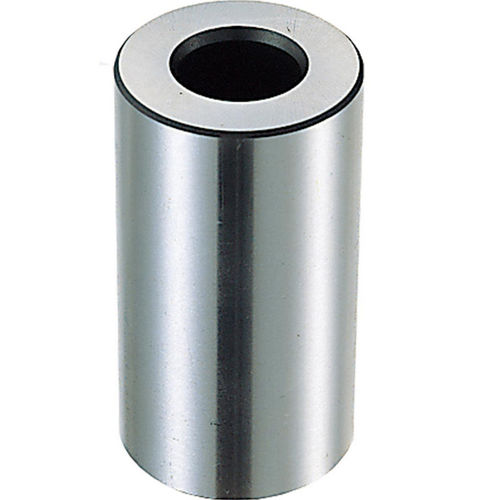

Douille de centrage BJ400 series

Aperçu du produit
Ces récepteurs de localisation cylindriques sont conçus pour être utilisés avec les broches de localisation BJ701 afin de positionner une pièce et permettre le serrage simultané via un seul trou de vis de positionnement. Fabriqués en acier 1050, chaque récepteur est trempé, rectifié avec précision et traité par oxyde noir pour une protection contre la corrosion et un ajustement constant.

Options de pièces disponibles (tableau)
ID | SKU | Référence | D (mm) | D1 H7 (mm) | D2 (mm) | H (mm) | H1 (mm) | Vis de localisation appropriées
142623 | BJ400-12025 | BJ400-12025 | 40 | 12 | 20 | 25 | 12 | BJ701-12045
142624 | BJ400-12050 | BJ400-12050 | 40 | 12 | 20 | 50 | 12 | BJ701-12045
128639 | BJ400-12075 | BJ400-12075 | 40 | 12 | 20 | 75 | 12 | BJ701-12045
142625 | BJ400-16050 | BJ400-16050 | 50 | 16 | 26 | 50 | 15 | BJ701-16055
128643 | BJ400-16075 | BJ400-16075 | 50 | 16 | 26 | 75 | 15 | BJ701-16055
128645 | BJ400-16100 | BJ400-16100 | 50 | 16 | 26 | 100 | 25 | BJ701-16065
142626 | BJ400-16125 | BJ400-16125 | 50 | 16 | 26 | 125 | 25 | BJ701-16065

Médias
Fiches techniques et dessins de cotes disponibles au téléchargement au format PDF.

Caractéristiques techniques

• Usage prévu : récepteur de localisation cylindrique pour broches BJ701 ; permet de localiser et serrer une pièce avec un seul trou de vis de positionnement.
• Matériau : acier 1050.
• Finition : oxyde noir.
• Traitement : trempé et rectifié avec précision pour une précision de positionnement répétable.
• Numéros de pièces et dimensions nominales disponibles ci‑dessus (D, D1 H7, D2, H, H1) avec la vis de localisation recommandée.
