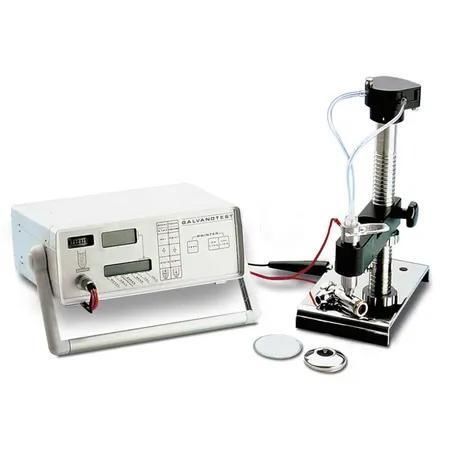

Mesureur d'épaisseur en acier GalvanoTest 2000

pour matériaux non-ferreuxde métalde revêtement

Description
La méthode coulométrique (décapage anodique) pour la mesure d'épaisseur de revêtement sur acier, métaux non ferreux et substrats isolants. Convient aux systèmes mono‑ et multicouches (ex. Ni sur acier, Zn sur acier, Sn sur Cu, Ag sur Cu, Cu sur époxy). GalvanoTest fournit des valeurs de couche précises tout en préservant le substrat. Instrument microprocesseur, simple d'utilisation, nécessitant une formation minimale.

Principe de mesure
Basé sur la loi de Faraday, GalvanoTest dissout électrolytiquement une surface précisément délimitée du revêtement. Une cellule de mesure, remplie d'un électrolyte adapté à la combinaison revêtement/substrat, est posée sur l'échantillon et scellée par une jointure (ex. 8 mm2, 4 mm2). Un courant contrôlé provoque l'élimination du revêtement ; un changement caractéristique de tension arrête le processus et l'épaisseur s'affiche en µm ou mils.

Conception
Cellule de mesure
Cellules disponibles pour surfaces planes ou courbes (rayon de courbure jusqu'à 3 mm) et pour zones très petites. Le modèle 2000 peut être équipé d'un pulsateur d'air pour assurer la circulation de l'électrolyte. Un godet d'électrolyte est disponible pour immerger fils et petites pièces ; compatible avec les deux modèles.

Stativ / Support
Support réglable pour le positionnement précis de la cellule de mesure sur l'échantillon. La pompe de distribution d'électrolyte peut être montée sur le support ou sur l'appareil selon la configuration.

Unité de traitement
Unité de traitement à microprocesseur avec écran LCD interactif et pavé tactile. Les programmes de mesure sont saisissables, les résultats visualisables sur l'afficheur alphanumérique et exportables via interfaces vers PC, imprimante MiniPrint ou enregistreur Y‑T. La courbe de tension caractéristique peut être imprimée pour analyse traçable.

Choisir GalvanoTest 2000 ou 3000 ?
Le GalvanoTest 2000 est l'appareil de base pour un large panel de combinaisons revêtement/substrat et pour la mesure de multicouches. Le GalvanoTest 3000 ajoute une pompe d'électrolyte intégrée au support, des cellules facilement interchangeables pour différents électrolytes et un remplissage/vidange automatique réduisant la consommation d'électrolyte. Le 3000 permet des zones de mesure très petites jusqu'à 0,25 mm2.

Contenu de la livraison

• Appareil GalvanoTest
• Interface pour imprimante MiniPrint ou PC
• Sortie pour enregistreur Y‑T
• Support de mesure standard avec cellule de mesure et buse pulsatrice
• Câble de connexion appareil/support
• Joint A (8 mm2)
• Joint B (4 mm2)
• 3 flacons d'électrolyte (100 ml chacun) selon sélection client
• Pipettes
• Flacon pour électrolyte usagé
• Flacon pulvérisateur
• Gomme en caoutchouc
• Paquet de papier absorbant
• Manuel d'utilisation

Caractéristiques techniques

• Plage de mesure : 0,05 µm – 75 µm
• Épaisseur de couche : jusqu'à 75 µm
• DT / NDT : DT
• Substrats adaptés : acier, métaux non ferreux, bases isolantes
• Zones de mesure/joints standard : A (8 mm2), B (4 mm2) ; autres tailles disponibles
• Options cellule : surfaces planes/courbes (≥ 3 mm de rayon) ; godet d'électrolyte pour petites pièces et fils
• GalvanoTest 2000 : modèle de base ; option pulsateur d'air
• GalvanoTest 3000 : pompe d'électrolyte intégrée, cellules à changement rapide, surface mini 0,25 mm2
• Unité de traitement : microprocesseur, LCD interactif, pavé tactile ; sorties PC, MiniPrint, enregistreur Y‑T ; courbe de tension imprimable
