Mesureur d'épaisseur de matériaux PAINTXPLORER 548

de revêtementbenchtopoptique

Présentation

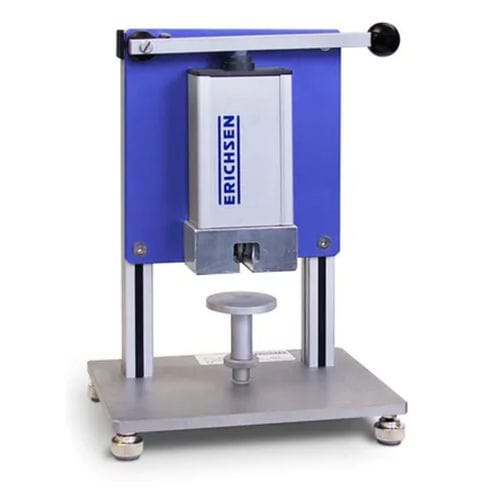

Le PAINTXPLORER 548 est un appareil de mesure d'épaisseur de revêtement mécanique-optique conçu pour étendre le champ d'application du PAINT BORER 518 MC/518 USB. Il est destiné aux perçages sensibles sur substrats rigides ou fragiles et permet la mesure d'épaisseurs de revêtement jusqu'à 2000 µm. Appareil de table pour laboratoire, il intègre un roulement d'axe rotatif/glissant haute précision amélioré visant à réduire l'éclatement des arêtes de coupe. Le microscope de mesure est fourni séparément, ce qui conserve l'unité de perçage compacte et maniable tout en assurant la compatibilité avec le support fourni.

Description générale
Le PAINTXPLORER 548 utilise la méthode normalisée du keilschnitt (coupe en coin) combinée au perçage pour déterminer l'épaisseur des couches. Il a été développé pour minimiser les limitations liées au perçage de matériaux fragiles et pour garantir une séparation nette des couches même en cas de faibles excentricités du foret ou de l'axe central. L'appareil peut être utilisé à la main ou monté sur le support fourni ; sa mobilité est limitée à la longueur du câble d'alimentation et il est prévu pour un usage en laboratoire.

Utilisation

• Appliquer une marque de contraste sur le revêtement.
• Positionner l'appareil sur l'échantillon et placer le foret directement au-dessus du point de mesure. En utilisation avec le support, positionner le point de contrôle sous le foret et fixer l'échantillon en faisant tourner la plaque de pression.
• Percez la couche jusqu'au substrat.
• Effectuer la mesure au microscope en tenant compte du facteur d'échelle.

Contenu de la livraison

• Instrument de mesure d'épaisseur PAINTXPLORER 548
• Support de perçage
• Foret n°5 pour épaisseurs jusqu'à 300 µm (facteur d'échelle 3 µm/div ; angle de coupe 8,5°)
• 2 marqueurs feutre (noir / argent)
• Tournevis
• Outil pour changement de forets
• Bloc d'alimentation (100 - 240 VAC, 47 - 63 Hz)
• Valise en plastique
• Notice d'utilisation

Normes

• EN ISO 19399
• ISO 2808
• ASTM D 4138
• ASTM D 5796

Données techniques

• Alimentation : Électrique
• DT / NDT : DT
• Substrat : Tous
• Épaisseur de couche : jusqu'à 2000 µm
• Compatibilité multicouche : Oui
• Dimensions unité de perçage : 145 mm x 70 mm x 40 mm (H x L x P)
• Poids net unité de perçage : env. 600 g
• Dimensions support de perçage : 280 mm x 190 mm x 120 mm (H x L x P)
• Poids net support : env. 3,2 kg
• Microscope de mesure (456-50) dimensions : 105 mm x 130 mm x 40 mm (H x L x P)
• Microscope de mesure (456-50) poids net : env. 150 g
• Microscope de mesure (456-50) alimentation : pile 9V (6LR61)
• Microscope de mesure (456-50) division d'échelle : 20 µm
• Microscope de mesure (456-50) plage de mesure : 2 mm
• Alimentation unité de perçage (bloc secteur) : 100 - 240 VAC, 47 - 63 Hz → 18 VDC / 0,8 A
• Vitesse de rotation du foret : env. 500 tr/min
• Grossissement du microscope : 50x

Caractéristiques / spécifications techniques

• Modèle : PAINTXPLORER 548
• Fonction : Mesure mécanique/optique de l'épaisseur des couches par keilschnitt et perçage
• Épaisseur max. mesurable : jusqu'à 2000 µm
• Adapté pour : couches multiples et tout type de substrat
• Alimentation : Électrique (unité de perçage)
• Vitesse de perçage : env. 500 tr/min
• Microscope de mesure (option) : type 456-50, grossissement 50x, division d'échelle 20 µm, plage de mesure 2 mm, pile 9V
• Dimensions unité de perçage : 145 x 70 x 40 mm (H x L x P); poids net env. 600 g
• Dimensions support : 280 x 190 x 120 mm (H x L x P); poids net env. 3,2 kg
• Alimentation (bloc secteur) : 100 - 240 VAC, 47 - 63 Hz → 18 VDC / 0,8 A
