Mesureur d'épaisseur pour structures en béton Model 455

de matières plastiquesde peinturede revêtement

Description Le P.I.G. 455 est une jauge d'inspection de peinture adaptée aux cas où les techniques de mesure électromagnétiques conventionnelles sont inefficaces, notamment pour les revêtements sur bois, béton, plastiques et autres supports non métalliques.

Principe d'essai Le P.I.G. 455 repose sur la méthode normalisée de coupe en coin : le revêtement est entaillé à un angle défini jusqu'au support. L'épaisseur de la couche (s) est calculée à partir de la projection des flancs de coupe (b) déterminée au microscope de mesure et de l'angle de coupe (α). Les épaisseurs individuelles dans les systèmes multicouches peuvent également être déterminées.

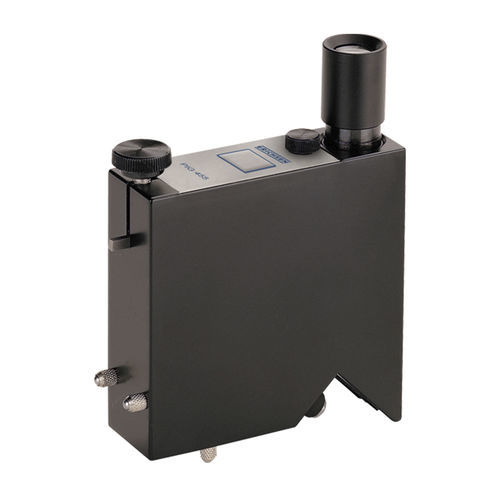

Conception et fonctionnement Le P.I.G. 455 est un bloc en aluminium peint en noir intégrant les éléments fonctionnels suivants :

• Pointe en carbure interchangeable avec lame de coupe angulairement rectifiée.
• Microscope de mesure, grossissement 50×, réticule 2 mm (division 1/100), également adapté aux inspections.
• Deux paires d'axes de support pour maintenir le microscope et guider la pointe en carbure.
• Compartiment pour deux piles AA (mignon).
• Combinaison LED et guide fibre optique pour un éclairage optimal de l'échantillon à faible consommation.
• Commande pour l'éclairage intégré.

Contenu de la livraison

• Jauge d'inspection de peinture P.I.G. 455
• Pointe en carbure n°6
• Piles AA (2 pcs)
• Stylo de marquage
• Étui en cuir
• Mode d'emploi

Normes

• DIN 50986
• DIN EN ISO 2808
• ASTM D 4138
• AS 1580 Méth. 408.1

Données techniques DT/NDT : DT
Substrat : bois, béton, plastiques et autres supports non métalliques
Dimensions : env. 110 x 85 x 25 mm
Poids net : 0,4 kg
Source lumineuse : LED blanc diffus
Alimentation : 2 x piles AA
Épaisseur de couche : jusqu'à 2000 µm
Capacité multicouche : oui
Plage de mesure (standard) : 2 - 200 µm
Microscope (réticule) : 2 mm (division 1/100)
Microscope (grossissement) : 50×

Caractéristiques / spécifications techniques

• Modèle : P.I.G. 455
• Principe de mesure : méthode normalisée de coupe en coin
• Grossissement du microscope : 50×
• Réticule : 2 mm (division 1/100)
• Plage de mesure (standard) : 2 - 200 µm
• Épaisseur maximale : jusqu'à 2000 µm
• Compatibilité substrat : revêtements sur bois, béton, plastiques et autres supports non métalliques
• Dimensions : env. 110 x 85 x 25 mm
• Poids net : 0,4 kg
• Éclairage : LED avec guide fibre optique
• Alimentation : 2 x piles AA
