Mesureur d'épaisseur de matières plastiques QuintSonic T

de métalde verrede revêtement

Résumé produit
Mesure ultrasonore non destructive jusqu'à huit couches de revêtement. Appareil portable avec traitement SIDSP® 32 bits, écran 8" avec visualisation A‑scan, boîtier robuste (IP67, MIL‑STD 810 G) et verre Gorilla®. Plage de mesure jusqu'à 6900 µm.

Description
Le QuintSonic T permet la mesure de jusqu'à huit couches en un seul processus. Il mesure des couches polymères (peintures, laques, matières plastiques) ainsi que des couches en verre, céramique ou métal sur quasiment tout type de substrat. Précis et facile d'utilisation, QuintSonic T prend en charge des systèmes de revêtement typiques tels que :

• Lacquers sur plastique
• Plastique sur bois
• Verre sur métal
• et bien d'autres

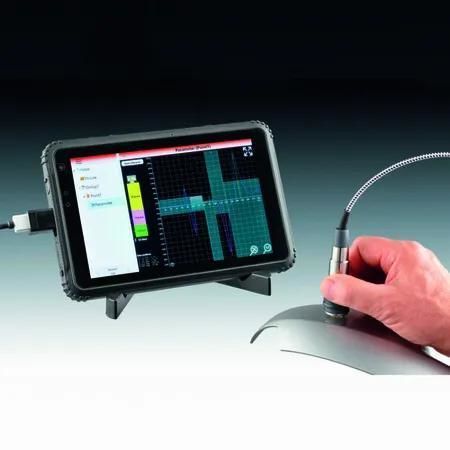

Doté d'un généreux écran de 8 pouces, QuintSonic affiche les résultats de mesure ainsi que le déroulé du signal ultrasonore (A-scan). Les paramètres d'ajustement du signal sont affichés simultanément et peuvent être adaptés à la mesure en cours pour un gain de temps. Un ajustement ultérieur des paramètres est possible via la mémoire des A-scans.
QuintSonic T propose une manipulation simple via écran tactile et une interface utilisateur intuitive. Le programme de mesure offre une structure de données claire avec génération de rapport d'essai intégrée.
QuintSonic T convient également aux environnements difficiles grâce à l'indice IP67, MIL‑STD 810 G et au verre Gorilla® très résistant.

But et application
Mesure non destructive de :

• Vernis, matières plastiques, verre, émail et autres revêtements sur bois, plastiques, verre, métal et céramique
• Revêtements métalliques sur plastiques, céramique et bois
• Jusqu'à 8 couches en une seule opération

Également adapté à la mesure d'épaisseur de paroi.

Principe de mesure
Réflexion ultrasonore (DIN EN ISO 2808, méthode 10)

Caractéristiques

• Évaluation rapide et grande précision grâce au traitement de signal numérique 32 bits intégré au capteur (SIDSP®)
• Plus de 40 valeurs de mesure par minute : poser, attendre 1 seconde, terminé
• Surface de mesure de seulement 5 mm permettant la mesure sur pièces petites ou courbes (surface de contact 11 mm Ø)

Contenu de la livraison

• Capteur QuintSonic SIDSP®
• Câble capteur SIDSP®
• Tablette industrielle avec logiciel d'évaluation
• Support pour tablette
• Mode d'emploi (DE/EN)
• 1 flacon de gel de couplage, 100 ml
• 1 flacon Aqua dest (couplant), 100 ml
• Étalon monocouche pour vérification
• Valise de transport en plastique

Données techniques

• DT / NDT : NDT
• Précision : ± (1 µm / 0,04 mil + 1 %) de la lecture après étalonnage avec étalon de coupe transversale
• Substrat : Tous
• Résolution : 0,1 µm / 0,004 mil
• Étalonnage : Étalonnage de la vitesse du son pour jusqu'à huit couches
• Épaisseur de couche : jusqu'à 6900 µm

Données techniques supplémentaires

• Plage de mesure : max. 6900 µm (plages réglables : 400 µm, 900 µm, 1900 µm, 3900 µm à 2375 m/s pour toutes les couches)
• Température de stockage : -10..+50°C
• Température de service : +5..+50°C
• Portable / Stationnaire : Portable
• Épaisseur minimale de couche : env. 10 µm (selon la vitesse du son dans le matériau)
• Capacité multi‑couches : Oui
• Surface minimale de mesure : 5 mm Ø (surface de contact 11 mm Ø)

Caractéristiques / spécifications techniques

• Modèle : QuintSonic T
• Référence : 05210351
• Épaisseur maximale mesurable : 6900 µm
• Jusqu'à 8 couches en une seule opération
• Écran : 8" avec visualisation A‑scan et affichage des paramètres
• Traitement du signal : SIDSP® (32‑bit intégré au capteur)
• Résolution : 0,1 µm / 0,004 mil
• Précision : ± (1 µm / 0,04 mil + 1 %) (après étalonnage avec étalon de coupe transversale)
• Zone de mesure : 5 mm Ø (surface de contact 11 mm Ø)
• Protection / robustesse : IP67, MIL‑STD 810 G, verre Gorilla®
• Livré avec : capteur, câble capteur, tablette industrielle avec logiciel, support, manuel, gel de couplage (100 ml), Aqua dest (100 ml), étalon monocouche, valise
