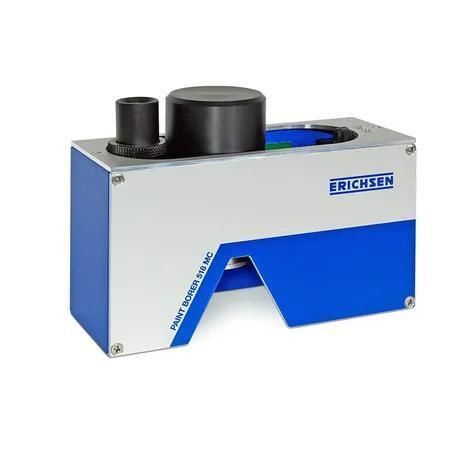

Mesureur d'épaisseur de revêtement PAINT BORER 518 MC

de peintureportableoptique

Description
Le PAINT BORER 518 MC mesure l'épaisseur des revêtements selon la méthode normalisée de coupe en V : un foret à angle défini réalise un petit trou conique et la largeur projetée de la surface de coupe permet de calculer l'épaisseur de couche par une relation géométrique. Le microscope de mesure 50× affiche des cercles concentriques ; la différence de rayon mesurée sur l'échelle, multipliée par le facteur d'échelle, donne l'épaisseur du film.

Instrument de mesure
Le PAINT BORER 518 MC est un appareil compact et autonome regroupant la tête de perçage, le microscope de mesure, l'éclairage de l'échantillon et la batterie rechargeable dans un boîtier robuste. Un chariot coulissant horizontal intègre le foret et le microscope : l'appareil n'a pas à être repositionné entre le perçage et la mesure. Les forets en carbure, montés sur ressort, s'engagent automatiquement lors de l'appui ; des forets interchangeables avec angles de coupe définis sont fournis pour trois plages de mesure standard. Le microscope 50× possède une échelle de 100 traits garantissant une résolution de 1 % quelle que soit la plage. La commande d'éclairage arrière propose lumière continue ou trois niveaux d'intensité et un mode interrompu pour prolonger l'autonomie. Batterie rechargeable 9 V incluse ; alimentation secteur via chargeur possible. Le microscope est déplaçable selon deux axes perpendiculaires et la graduation est rotative pour l'évaluation de trous elliptiques sur pièces courbes ou inclinées.

Fonctionnement

• Marquer le point d'essai avec un feutre de contraste et positionner l'instrument sur l'échantillon
• Placer et abaisser le foret ; le moteur démarre automatiquement et perce la couche jusqu'au substrat
• Positionner le microscope au-dessus du trou et activer l'éclairage
• Compter les divisions de l'échelle entre le substrat et la marque de contraste puis multiplier par le facteur d'échelle pour obtenir l'épaisseur

Contenu de la livraison

• Jauge d'épaisseur PAINT BORER 518 MC
• Foret 5 pour épaisseurs jusqu'à 300 µm (facteur d'échelle 3 µm/div., angle de coupe 8,5°)
• 2 feutres (noir/argent)
• Tournevis
• Batterie rechargeable (9 V)
• Bloc d'alimentation (100 - 240 VAC, 47 - 63 Hz)
• Valise en plastique
• Manuel d'utilisation

Normes

• EN ISO 19399
• ISO 2808
• ASTM D 4138
• ASTM D 5796

Caractéristiques techniques

• Alimentation: Électrique
• DT / NDT: DT
• Substrat: Tous
• Dimensions (L x l x H): 155 mm x 55 mm x 110 mm
• Poids net: env. 850 g
• Épaisseur de couche: jusqu'à 2000 µm
• Résolution de mesure: 1 %
• Capacité multi-couches: Oui
• Alimentation (option) Accu: 6F22
• Alimentation (option) Pile 9V: 6LR61
• Alimentation (option) Bloc secteur: (100 - 240) VAC, (47 - 63) Hz → 18 VDC / 0,8 A
• Dimensions minimales d'échantillon sans table: env. 150 x 25 mm
• Dimensions minimales d'échantillon avec table (petites pièces): ≥ 17 mm
