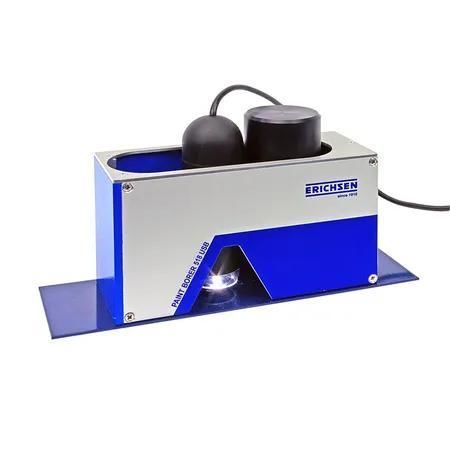

Mesureur d'épaisseur de revêtement PAINT BORER 518 USB

de peintureportableoptique

Vue d'ensemble
Le PAINT BORER 518 USB est un mesureur d'épaisseur de couche portable fonctionnant selon la méthode normalisée de coupe en V (keel). Il associe un microscope numérique 50x haute résolution avec éclairage intégré réglable et un capteur CMOS 2 MP. La connexion USB à PC/portable/tablette WINDOWS et le logiciel fourni permettent la capture, la mesure et la documentation numériques directement depuis l'échantillon.

Conception
L'appareil présente un boîtier compact et robuste qui intègre la tête de perçage, le microscope numérique, l'éclairage de l'échantillon et la batterie. Un chariot coulissant horizontal porte la perceuse et le microscope ; l'instrument n'a pas besoin d'être repositionné après perçage. La perceuse est montée sur ressort et s'enclenche automatiquement lors de la pression. Les forets en carbure interchangeables, à angles de coupe définis, couvrent trois plages de mesure standard. L'éclairage propose modes continu ou impulsionnel avec trois niveaux d'intensité. Alimentation par accu rechargeable 9 V ; fonctionnement sur secteur possible via l'adaptateur fourni.

Fonctionnement

• Marquer le point d'essai avec un repère de contraste et positionner l'appareil sur l'échantillon
• Amener le foret sur le repère et abaisser pour percer la couche jusqu'au substrat
• Glisser le microscope sur le trou et allumer l'éclairage pour visualiser la coupe
• Utiliser l'affichage PC et le curseur pour marquer le centre du trou et les lignes de transition visibles pour la mesure

Le logiciel fourni calcule les épaisseurs de couche à partir de l'angle de perçage (fonction tangente), prend en charge l'analyse multicouche et compense les trous ellipsoïdes sur des géométries courbées unidimensionnellement. L'affichage peut être en N/B ou en fausses couleurs pour améliorer le contraste. L'enregistrement complet des mesures (données + image) est possible pour éviter toute perte d'information.

Logiciel et connectivité
Interface USB 2.0 / 3.0. Format image : PNG. Langues OSD : allemand, anglais. Compatible Windows XP / Vista / 7 / 8 / 10 / 11. Le logiciel standard inclut formules de mesure, calcul tangentiel, options d'affichage et journalisation des données/images.

Contenu de la livraison

• Mesureur d'épaisseur PAINT BORER 518 USB
• Foret n°5 pour épaisseurs jusqu'à 300 μm (facteur d'échelle 3 μm/point d'échelle / angle de coupe 8,5°)
• 2 feutres (noir/argent)
• Tournevis
• Accu rechargeable (9 V)
• Bloc d'alimentation (100 - 240 VAC, 47 - 63 Hz)
• Logiciel (clé USB)
• Câble USB
• Étalon de calibrage
• Malette en plastique
• Mode d'emploi

Normes

• EN ISO 19399
• ISO 2808
• ASTM D 4138
• ASTM D 5796

Caractéristiques techniques

• Transmission : Électrique
• DT / NDT : DT
• Substrat : Tous
• Dimensions (L x l x H) : 155 mm x 55 mm x 110 mm
• Poids net : env. 850 g
• Capteur d'image : 2 MegaPixels (interpolé à 5 M)
• Source lumineuse : 8 LED blanches, réglables
• Langues OSD : Allemand, Anglais
• Interface PC : USB 2.0 ou 3.0
• Format image : PNG
• Épaisseur de couche : jusqu'à 2000 µm
• Systèmes d'exploitation : Windows XP / Vista / 7 / 8 / 10 / 11
• Agrandissement : 50x
• Capacité multi-couches : Oui
• Alimentations : accu 9 V rechargeable ou bloc secteur (100 - 240 VAC → 18 VDC / 0,8 A)
