Mesureur d'épaisseur de matières plastiques WedgeSoft X

de matériauxde revêtementpour structures en béton

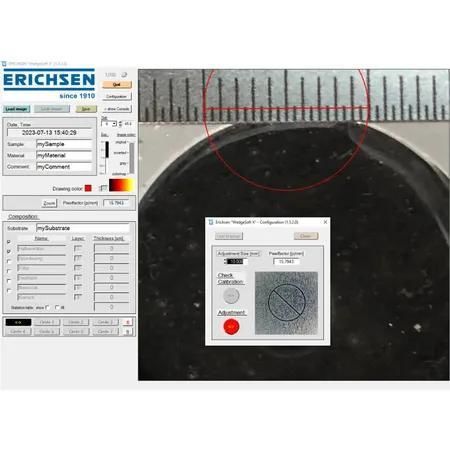

WedgeSoft X est une solution logicielle pour la mesure mécano-optique de lépaisseur des revêtements. Elle importe des images capturées séparément (microscope numérique, smartphone ou tablette) et détermine des épaisseurs de couche jusquà 6000 µm. Livrée avec un dongle de sécurité pour lactivation, elle prend en charge la mesure multicouche (jusquà 6 couches).


Principe et déroulé de la mesure

Le logiciel sexécute via un dongle de sécurité et sactive en branchant le dongle sur lordinateur.

Les images destinées à la mesure doivent fournir une grandeur de vérification pour déterminer le facteur déchelle de la caméra (saisie optionnelle possible dans le logiciel) ou inclure un étalon placé à côté du perçage (par ex. une règle dacier calibrée).

Les lignes de contraste sont positionnées au curseur à la transition substrat/revêtement et au bord supérieur du revêtement.

Après saisie de langle de coupe en coin, le logiciel calcule automatiquement lépaisseur de la couche.

Plusieurs couches (jusquà 6) peuvent être marquées et mesurées simultanément.

Contenu de la livraison

Logiciel WedgeSoft X

Dongle de sécurité

Remarque

Le foret spécial TCG nest pas inclus dans la livraison.

Caractéristiques / spécifications techniques

Numéro de commande : 03350331

Épaisseur maximale mesurable : jusquà 6000 µm

Mesure multicouche : jusquà 6 couches simultanément

Activation : dongle de sécurité (fourni)

Sources dimage prises en charge : microscope numérique, smartphone, tablette (import dimages capturées séparément)

Vérification déchelle : saisie du facteur déchelle de la caméra ou étalon physique placé à côté du perçage (ex. règle dacier calibrée)

Méthode de mesure : positionnement manuel des lignes de contraste et calcul automatique de lépaisseur après saisie de langle de coupe

Foret spécial TCG : non inclus (disponible en accessoire)
