Mesureur d'épaisseur de film humide Model 433

de revêtementde pochepeigne pour film humide

La jauge d'épaisseur de film humide Modèle 433 est un instrument portatif mécanique de type peigne permettant de mesurer rapidement des épaisseurs de film humide jusqu'à 1500 µm, ce qui permet des actions correctives immédiates sur les couches fraîchement appliquées et l'estimation de l'épaisseur de film sec obtenue.

Aperçu
L'épaisseur de film détermine l'apparence, la protection et la durabilité des revêtements. Une couche trop mince réduit la protection et le pouvoir couvrant ; une couche trop épaisse augmente le coût matière et peut impacter le temps de séchage. La jauge mécanique permet des contrôles rapides sur site pour garantir l'uniformité et la conformité aux spécifications.

Avantages

• Portative, maniable et simple d'utilisation, adaptée au personnel de production ou aux contrôleurs.
• Principe entièrement mécanique utilisable sur de nombreux substrats ; lecture directe sur la lame graduée.
• Solution économique comparée aux systèmes électroniques ou optiques.

Application
Conçue pour des vérifications rapides des couches humides nouvellement appliquées sur tout type de substrat (verre, bois, métal, plastique) afin de calculer ou vérifier l'épaisseur de film sec prévue et permettre des actions correctives immédiates en production ou maintenance.

Principe d'essai

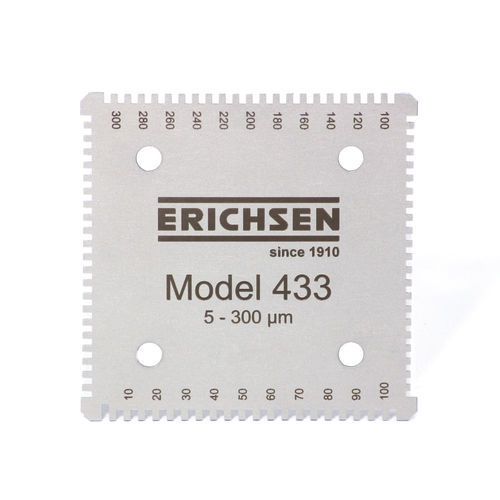

La lame de mesure carrée en acier inoxydable présente des dents gravées sur toutes les faces, avec des distances progressives au substrat ; des chiffres indiquent les distances en µm. Après positionnement et un court mouvement de peignage, l'épaisseur de film humide se lit sur la dent mouillée la plus proche.

Plage de mesure

• 5 - 100 μm (division 5 μm)
• 100 - 300 μm (division 10 μm)
• 300 - 700 μm (division 20 μm)
• 700 - 1500 μm (division 40 μm)

Précision de mesure

• Déviation maximale : 3 μm (5 - 55 μm) ou 5 % de la valeur nominale (60 - 1500 μm).
• Déviation typique : moins de 3 μm sur l'ensemble de la plage.

Certifiable pour systèmes QA
En option (coût supplémentaire), le Modèle 433 peut être fourni avec un certificat d'essai fabricant M selon DIN 55 350 Partie 18, documentant les valeurs mesurées déterminées au laboratoire d'essais ERICHSEN.

Contenu de la livraison

• Jauge d'épaisseur de film humide Modèle 433 avec quatre plages de graduation :
  • 5 - 100 μm (division 5 μm)
  • 100 - 300 μm (division 10 μm)
  • 300 - 700 μm (division 20 μm)
  • 700 - 1500 μm (division 40 μm)
• Étui de protection (poche en simili cuir)

Caractéristiques / spécifications techniques

• Numéro de commande : 01690131
• DT / NDT : DT
• Substrat : Tous (verre, bois, métal, plastique)
• Épaisseur de couche : jusqu'à 1500 µm
• Portable / Stationnaire : Portable
• Normes : ISO 2808 ; BS 3900 : C5
