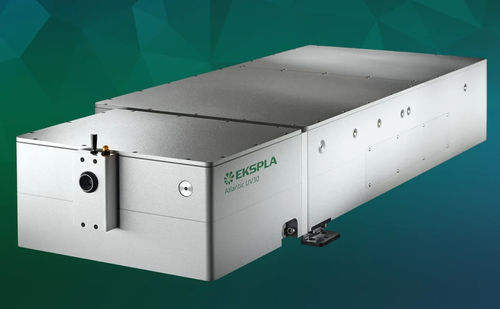

Système laser picoseconde Atlantic

nanosecondeà état solideinfrarouge

La série Atlantic est composée de lasers picoseconde industriels haute puissance conçus pour une large gamme d'applications de traitement des matériaux dans les laboratoires de R&D et les environnements industriels. Ces lasers refroidis par eau délivrent une énergie et une puissance élevées, les rendant adaptés à des tâches exigeantes telles que la découpe et le perçage d'écrans LCD ou OLED, le transfert laser induit (LIFT), le traitement du verre et du saphir, la micromachining de matériaux ultra-durs, l'ablation des métaux, la découpe et le perçage de polymères, le scribing de silicium et le scribing de cellules solaires.

Caractéristiques

• À 1064 nm : Jusqu'à 80 W de puissance de sortie, jusqu'à 200 μJ d'énergie d'impulsion
• À 532 nm (optionnel) : Jusqu'à 40 W de puissance de sortie, jusqu'à 100 μJ d'énergie d'impulsion
• À 355 nm (optionnel) : Jusqu'à 30 W de puissance de sortie, jusqu'à 75 μJ d'énergie d'impulsion
• Jusqu'à 1 MHz de fréquence de répétition
• Durée d'impulsion courte : 10 ps
• M² < 1.3
• Capacités de contrôle et de synchronisation laser polyvalentes
• Déclenchement intelligent pour un fonctionnement synchrone avec scanner polygonal et PSO
• Conception monolithique, scellée et robuste
• Coût de possession faible
• Mode de durée d'impulsion nanoseconde (optionnel)

Applications

• Perçage
• Découpe
• Structuration
• Ablation
• Dicing
• Micromachining
• Découpe LCD, OLED
• Transfert laser induit
• Structuration et dicing de saphir
• Micromachining de céramiques
• Perçage et traçage PCD
• Scribing de silicium
• Découpe et perçage de PET, PP, PTFE, Silicone

Description
Les lasers Atlantic offrent une qualité de faisceau supérieure, une puissance moyenne maximale disponible (80 W @ IR / 40 W @ VIS / 30 W @ UV), une énergie d'impulsion maximale disponible (200 μJ @ IR / 100 μJ @ VIS / 75 μJ @ UV), et une fréquence de répétition d'impulsion maximale allant jusqu'à 1 MHz. Ces caractéristiques sont bénéfiques pour une qualité de traitement élevée et un débit élevé. L'électronique avancée permet le gating externe (y compris PSO), la synchronisation, le déclenchement laser précis et le contrôle instantané de l'amplitude du signal. Les lasers sont conçus pour la fiabilité et le fonctionnement stable à long terme dans les environnements industriels, avec des composants optiques installés dans un bloc monolithique en aluminium scellé et robuste. La conception assure un fonctionnement robuste et nécessitant peu d'entretien, une disposition optimisée, un fonctionnement contrôlé par PC, un système d'autodiagnostic intégré et un rapport d'état avancé. Pour les applications laser UV haute puissance, les optiques UV sont optimisées pour la longévité et le fonctionnement stable, résultant en une durée de vie des optiques UV de 8 000 heures. Une caractéristique optionnelle unique permet un fonctionnement à la fois en modes picoseconde et nanoseconde, offrant une solution 2-en-1 pour le traitement des matériaux où à la fois une haute précision et un débit élevé sont requis à faible coût.

Caractéristiques / Spécifications Techniques

• Modèles : Atlantic 50, Atlantic 80
• Longueur d'onde centrale : 1064 nm (fondamentale), 532 nm (option 2H), 355 nm (option 3H)
• Fréquence de répétition des impulsions laser : 300–1000 kHz (Atlantic 50), 400–1000 kHz (Atlantic 80)
• Puissance de sortie moyenne maximale : 50 W (Atlantic 50, 1064 nm), 80 W (Atlantic 80, 1064 nm); 25 W / 40 W à 532 nm; 18 W / 30 W à 355 nm
• Énergie d'impulsion à la PRR la plus basse : jusqu'à 165 µJ / 200 µJ (1064 nm), 85 µJ / 100 µJ (532 nm), 60 µJ / 75 µJ (355 nm)
• Contraste d'impulsion : >300:1 (1064 nm), >500:1 (532 nm), >1000:1 (355 nm)
• Stabilité de la puissance à long terme sur 8 h : <1.0%
• Stabilité de l'énergie d'impulsion : <1.0% (1064 nm), <2.0% (532 nm), <2.5% (355 nm)
• Durée d'impulsion (FWHM) à 1064 nm : 10 ± 3 ps
• Polarisation : linéaire, verticale 100:1
• M² : <1.3
• Circularité du faisceau, champ lointain : >0.85
• Divergence du faisceau, angle complet : <1.5 mRad
• Stabilité de pointage du faisceau (pk-to-pk) : <50 µRad
• Diamètre du faisceau (1/e²) à 50 cm : 1.8 ± 0.3 mm (1064 nm), 1.8 ± 0.3 mm (532 nm, Atlantic 50), 2.2 ± 0.3 mm (532 nm, Atlantic 80), 1.8 ± 0.3 mm (355 nm, Atlantic 50), 2.0 ± 0.3 mm (355 nm, Atlantic 80)
• Mode de déclenchement : interne / externe
• Contrôle de la sortie d'impulsion : diviseur de fréquence, sélecteur d'impulsion, contrôle instantané de l'amplitude, atténuation de puissance
• Interfaces de contrôle : clavier / USB / RS232 / LAN
• Refroidissement : eau
• Taille de la tête laser (L×W×H) : 396 × 173 × 755 mm (sortie unique 1064 nm), 396 × 173 × 1000 mm (sortie unique 355 nm), 396 × 173 × 926 mm (3 sorties 1064 / 532 / 355 nm)
• Taille de l'unité d'alimentation (L×W×H) : 553 × 1019 × 852 mm
• Longueur de l'ombilical : 4 m
• Exigences d'alimentation : 100–240 V AC, monophasé 47–63 Hz
• Consommation électrique maximale : <3.1 kW (Atlantic 50), <3.5 kW (Atlantic 80)
• Température ambiante de fonctionnement : 18–27 °C
• Humidité relative : 10–80% (sans condensation)
• Niveau de contamination de l'air : ISO 9 (air ambiant) ou mieux
• Classification selon EN60825-1 : Produit laser de CLASSE 4
