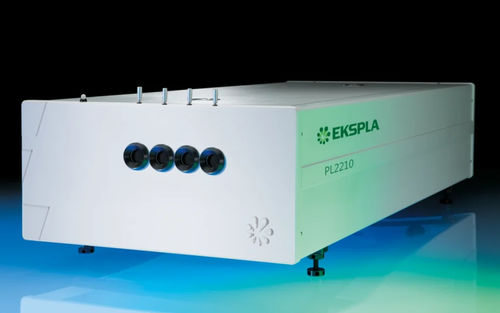

Système laser picoseconde PL2210

à état solidede pompagepour spectroscopie

Les lasers de la série PL2210 sont des lasers Nd:YAG pompés par diode, refroidis par air et verrouillés en mode, qui délivrent des impulsions picosecondes à des taux de répétition de l'ordre du kilohertz. Ces lasers sont conçus pour une énergie d'impulsion élevée à des taux de kHz et présentent une conception à l'état solide, pompée par diode et refroidie par air (aucune alimentation en eau externe n'est nécessaire pour les PL2210A et PL2210B). Ils offrent un fonctionnement clé en main, de faibles coûts de maintenance et, en option, une impulsion de déclenchement de la caméra à bandes avec une gigue rms <10 ps. Le contrôle est flexible, avec des interfaces PC et un clavier de commande à distance disponibles, et des générateurs de deuxième, troisième et quatrième harmoniques stabilisés en température en option. Caractéristiques

• Haute énergie d'impulsion à des taux de kHz
• Conception à semi-conducteurs pompés par diode
• Refroidissement par air - une alimentation en eau externe n'est pas nécessaire (pour PL2210A, PL2210B uniquement)
• Fonctionnement clé en main
• Frais de maintenance réduits
• Impulsion de déclenchement de la caméra en option avec une gigue efficace <10 ps
• Tableau de commande à distance
• Contrôle par PC
• Générateurs de deuxième, troisième et quatrième harmoniques stabilisés en température

Applications

• Fluorescence résolue dans le temps (y compris les mesures de la caméra streak), spectroscopie pompe-sonde
• OPG/OPA/OPO pompage
• Détection laser à distance
• Autres applications spectroscopiques et optiques non linéaires

Description La courte durée d'impulsion, l'excellente stabilité d'une impulsion à l'autre et la qualité supérieure du faisceau font que la série PL2210 convient parfaitement au traitement des matériaux, à la spectroscopie résolue dans le temps, au pompage de générateurs paramétriques optiques et à d'autres tâches avancées. La conception flexible permet d'intégrer des éléments optionnels tels qu'un sélecteur d'impulsions pour contrôler le taux de répétition et activer le mode monocoup. Le taux de répétition et la synchronisation des impulsions peuvent être verrouillés sur une source RF externe ou un autre système laser ultrarapide. Le laser fournit une impulsion de déclenchement pour la synchronisation de l'équipement, avec une impulsion SYNC OUT à faible gigue réglable à partir d'un PC. La fonction PRETRIG offre jusqu'à 400 μs d'avance sur l'impulsion de déclenchement pour des déclenchements précis et à faible gigue de la caméra streak. La commutation motorisée de la longueur d'onde est disponible pour PL2210A et PL2210B, avec des cristaux non linéaires dans des radiateurs stabilisés en température pour une génération d'harmoniques à haute pureté spectrale. Le laser peut être commandé via USB (VCP, commandes ASCII), RS232 (commandes ASCII), LAN (REST API), WLAN (REST API), ou un clavier de commande à distance avec un écran rétroéclairé. Interfaces de communication

• USB : port série virtuel, commandes ASCII
• RS232 : Commandes ASCII
• LAN : REST API
• WLAN : REST API

Modèles disponibles

• PL2210A : Jusqu'à 0,9 mJ, impulsions de 29 ps à une fréquence de répétition maximale de 1 kHz
• PL2210B : Jusqu'à 2,5 mJ, impulsions de 29 ps à une fréquence de répétition maximale de 1 kHz
• PL2211A : Jusqu'à 5 mJ d'énergie à une fréquence de répétition de 1 kHz à des impulsions de 29 ps

Options

• -PRETRIG : Fournit une impulsion à faible gigue pour le déclenchement de la caméra streak avec avance/retard dans la gamme -400...600 μs et <10 ps gigue rms
• -P80 : Fournit une durée d'impulsion de sortie de 80 ps ±10 %
• -P20 : Fournit une durée d'impulsion de sortie de 20 ps ±10 %
• -PC : Permet de réduire le taux de répétition des impulsions par des nombres entiers, le mode de tir unique, et réduit le bruit de fond quasi-CW de faible intensité à 1064 nm (sortie réduite de ~20% avec cette option)

Spécifications

• Énergie de sortie à 1064 nm : PL2210A : 0,9 mJ, PL2210B : 2,5 mJ, PL2211A : 5 mJ
• Énergie de sortie à 532 nm : PL2210A : 0,45 mJ, PL2210B : 1,3 mJ, PL2211A : 2,5 mJ
• Énergie de sortie à 355 nm : PL2210A : 0,35 mJ, PL2210B : 0,8 mJ, PL2211A : 1,6 mJ
• Énergie de sortie à 266 nm : PL2210A : 0,1 mJ, PL2210B : 0,25 mJ, PL2211A : 0,5 mJ
• Stabilité de l'énergie d'impulsion (StdDev) : 1064 nm : 0.5%, 532 nm : 0.8%, 355 nm : 1.0 %, 266 nm : 2,0 %
• Durée de l'impulsion (FWHM) : 29 ± 5 ps
• Taux de répétition de l'impulsion : 1 kHz
• Mode de déclenchement : interne/externe
• Retard d'impulsion typique TRIG1 OUT : -500 ... 50 ns
• Gigue d'impulsion TRIG1 OUT : <0,1 ns rms
• Mode spatial : Proche de la gaussienne
• Divergence du faisceau : <1 mrad
• Diamètre du faisceau : PL2210A : 1,7 mm, PL2210B/PL2211A : ~3 mm
• Stabilité de pointage du faisceau (RMS) : <30 μrad
• Contraste avant impulsion : >200 : 1
• Polarisation : linéaire, >100 : 1
• Taille de la tête laser (L × L × H) : 500 × 1031 × 249 ±3 mm
• Taille de l'alimentation (L × L × H) : PL2210A : 365 × 392 × 290 mm, PL2210B : 450 × 375 × 130 ±3 mm, PL2211A : 550 × 600 × 550 ±3 mm (19″ standard, MR-9)
• Mise en eau : PL2210A/B : pas nécessaire, refroidissement par air ; PL2211A : refroidisseur autonome
• Température ambiante : 22 ± 2 °C
• Humidité relative : 20-80% (sans condensation)
• Alimentation électrique : 100-240 V CA, monophasé 50/60 Hz
• Consommation électrique : PL2210A/B : <1 kW, PL2211A : <1,5 kW

Note

• Le laser doit être connecté au réseau électrique à tout moment. S'il est déconnecté pendant plus d'une heure, un temps de préchauffage de quelques heures est nécessaire avant la mise sous tension.
